Beschrijving
54 tot 2150 MHz DBS, OTA, CATV lijnaangedreven versterker met 14 dB voorwaartse versterking en passieve subbandretour.
SITUATIE
DBS- en CATV- of Over The Air-signalen zijn vereist op meerdere locaties aangesloten via coaxkabel.
OPLOSSING

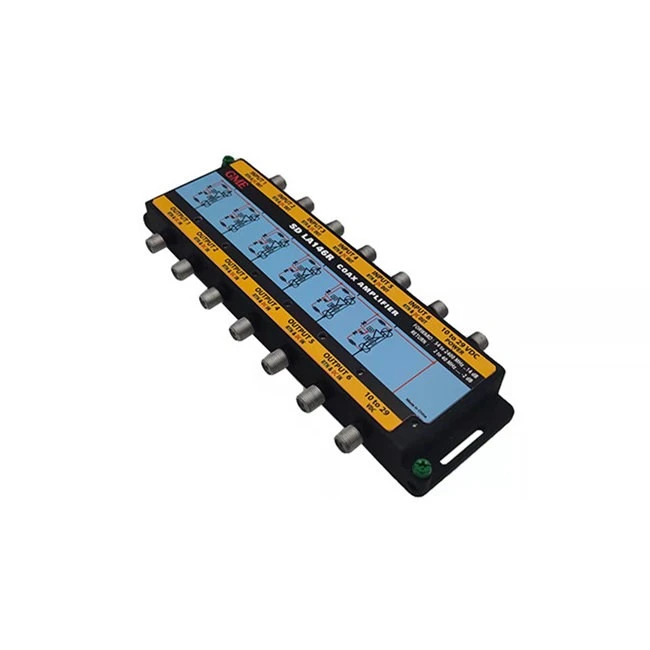

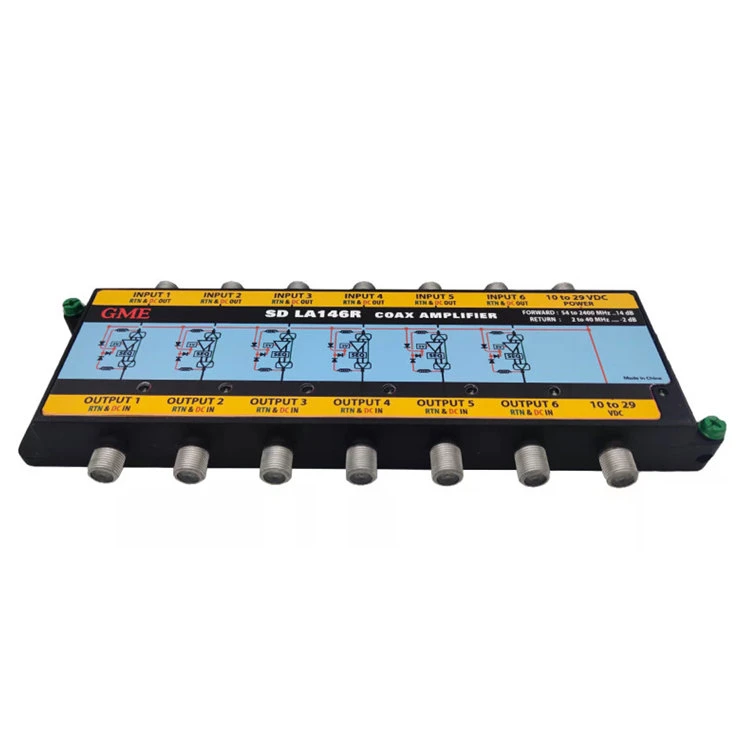

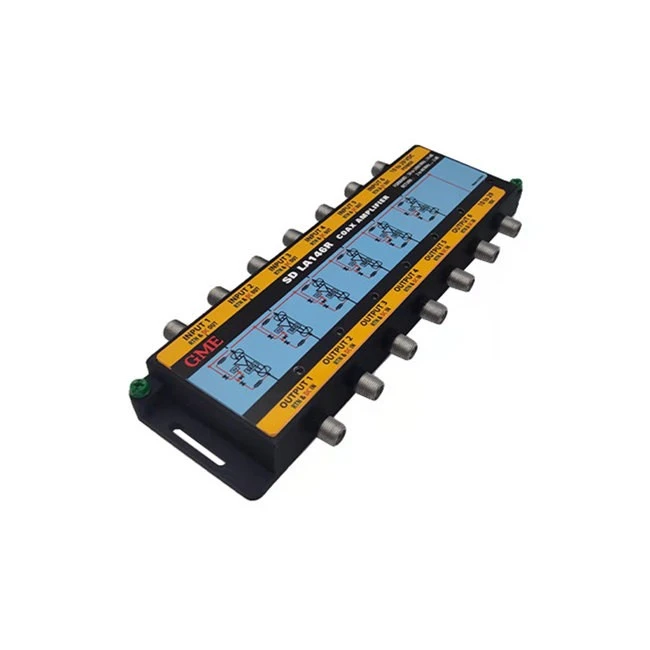

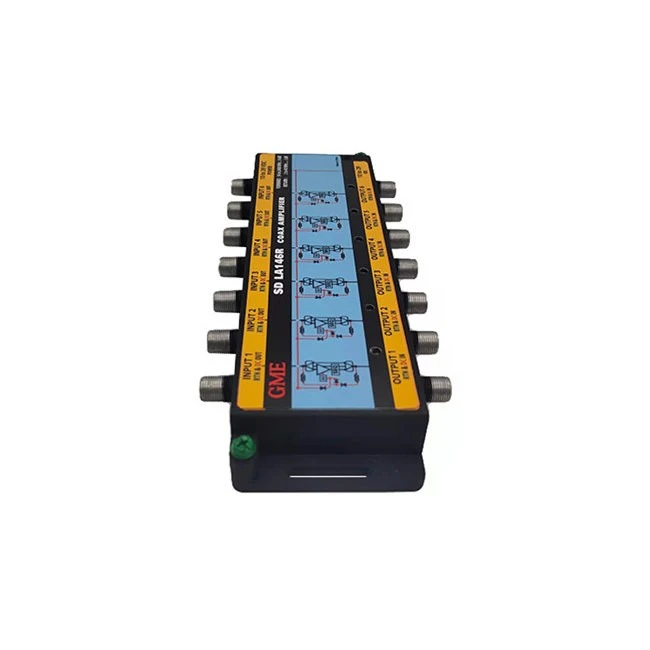

Model LA146R Coaxversterker met 6 ingangen en retourpad kan via elke RF-uitgangsconnector via een coaxlijn worden gevoed. Model LA146R-T bevat een externe voeding voor directe voeding. Dankzij een energiebesparende functie kan de versterker efficiënt werken bij 12 tot 29 volt.
Specificatie
|
Plaats van herkomst: Guangdong, China |
|||||
|
Modelnummer: GDAMP-038 (LA146R) |
|||||
|
Item |
Min |
Typ |
Max |
Eenheid |
Voorwaarde |
|
Aantal ingangen |
|
6 |
|
|
SAT 1 tot en met SAT 6 |
|
Aantal uitgangen |
|
6 |
|
|
UIT 1 Via UIT 6 |
|
Ingangsfrequentiebereik |
250 |
|
2150 |
MHz |
|
|
Winst op 2150 |
13 |
|
15 |
dB |
|
|
Helling 250 tot 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominale impedantie |
|
75 |
|
Ω |
|
|
Rendementverlies (invoer en uitvoer) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Isolatie |
30 |
|
|
dB |
Met signaal toegepast op elke ingang en de uitgang als referentie; de isolatie gemeten op alle andere uitgangen zal groter zijn dan |
|
STROOM |
|
|
|
|
|
|
Voedingen |
|
|
|
|
Twee 20 Volt 1 A voedingen |
|
Er wordt spanning toegepast op de uitgangsconnectoren |
10 |
|
28 |
Vdc |
Elke individuele versterker werkt volgens de specificatie wanneer er spanning wordt toegepast op de uitgangsconnector van elke versterker |
|
Spanning in de ingangsconnectoren |
10 |
|
28 |
Vdc |
Elke individuele versterker werkt volgens de specificatie wanneer er spanning op de ingangsconnector wordt gezet. Er verschijnt geen spanning |
|
20 volt toegepast op DC LNB-poort |
|
20 |
|
|
Deze spanning zal alle zes versterkers van stroom voorzien en de 20 volt zal aanwezig zijn op de ingangsconnector van elke versterker. Geen spanning |
|
20 volt toegepast op DC AMP-poort |
|
|
|
|
Deze spanning zal alle zes versterkers van stroom voorzien. Er zal geen spanning aanwezig zijn op de ingang of de uitgang van de versterkers |
|
20 Volt toegepast op DC LNB-poort |
|
20 |
|
Vdc |
20 volt die op de DCLNB-poort wordt toegepast, gaat door naar de DC-poort |
|
DC AMP-poort naar DC-poortstroom |
1.5 |
|
|
A |
|
|
Piek toegepaste spanning |
|
|
28 |
Vdc |
Moet overleven wanneer toegepast op een of alle poorten gedurende minder dan of gelijk aan 24 uur. |
|
DC-stroomdoorgangsbereik |
0 |
|
1.5 |
A |
|
|
DC-weerstand |
|
|
0.2 |
Ohm |
Geldt niet voor kabel |
|
DC-spanningsdaling |
|
|
0.4 |
Vdc |
Geldt niet voor kabel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC-frequentiebereik |
17.6 |
22 |
26.4 |
kHz |
Moet zonder degradatie of vervormingen verlopen. |
|
Raadpleeg de Eutelsat DiSEqC 2.0-specificatie. |
|||||
|
Impedantie van DiSEqC-apparaat |
1000 |
|
|
Ω |
De impedantie die het apparaat presenteert ten opzichte van aarde. Over het DiSEqC-frequentiebereik |
|
DiSEqC via impedantie |
|
|
1 |
Ω |
De impedantie die het apparaat heeft in het doorgangspad. Over het DiSEqC-frequentiebereik. |
|
ETC-besturingswoorden voor 13/18-schakeling |
|
|
|
|
Moet zonder degradatie of vervormingen verlopen. Hun aanwezigheid mag de RF-prestaties niet beïnvloeden. |
|
Raadpleeg de functiespecificatie van de EchoStar 13/18 schakelkast. |
|||||
