Beschrijving

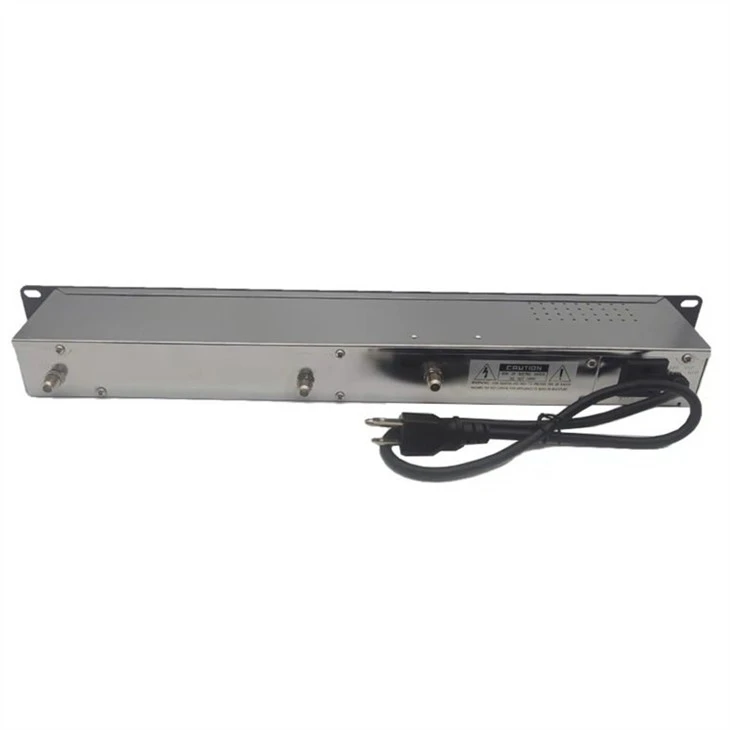

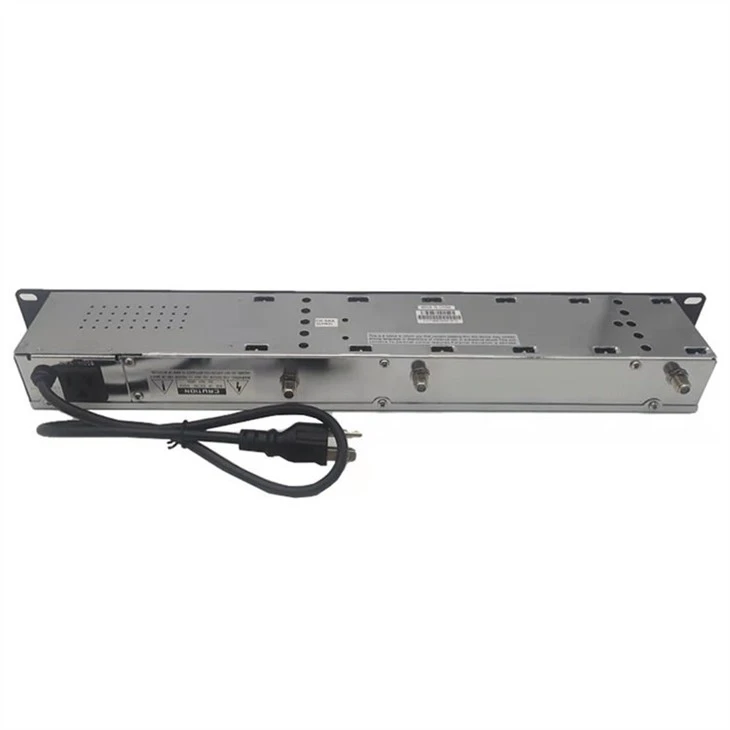

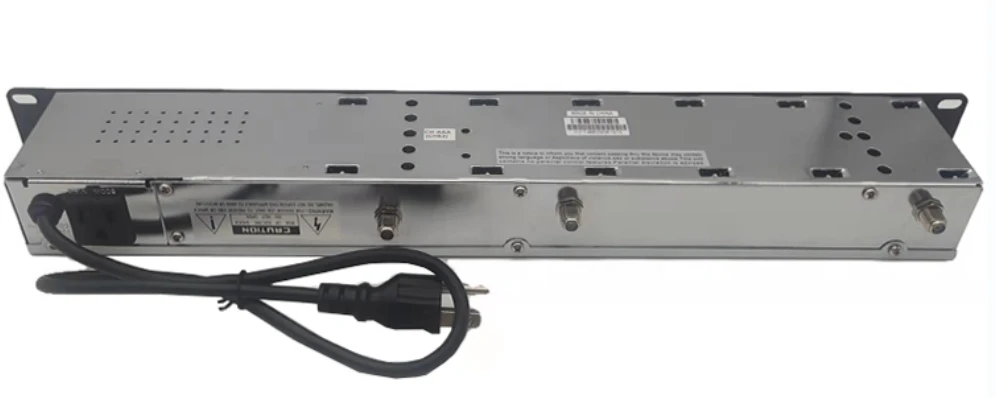

De CT-SAW860 is een volledig solid- audio-/videomodulator die een gemoduleerde video- en auditieve RF-draaggolfuitvoer levert op een vast kanaal van 54 MHz tot 860 MHz.
De SAW Filtered Audio Video Modulator accepteert video met standaardpolariteit op een niveau van 0,7-2,5 Vp-p van videobronnen zoals een satellietontvanger, demodulator, tv-camera, dvd-speler of videorecorder.

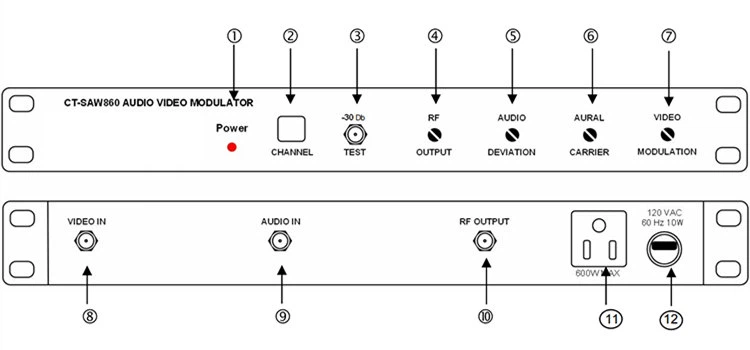

Het apparaat levert video-, kleur- en audiosignalen van hoge kwaliteit op elk ongebruikt kanaal binnen een MATV-, SMATV- of CATV-systeem met gesloten circuit. Voor eenvoudige bediening bevinden alle niveauregelaars zich op het voorpaneel.
Specificatie
|
Plaats van herkomst: Guangdong, China |
|
|
Modelnummer: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Uitgangskanalen |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Uitgangsniveau |
+55 dBmV (minimaal) |
|
3. Bereik uitgangsniveau |
13dB |
|
4. A/V-draaggolfverhouding |
-7dB tot -22dB |
|
5. Valse uitvoer |
-60 dB onder de videodraaggolf (@A/V-draaggolfverhouding -15 dB, uitgangsniveau: +55dBmV) |
|
6. Frequentienauwkeurigheid/stabiliteit |
±5 KHz |
|
7. Uitgangsimpedantie |
75 Ohm |
|
8. Uitgangsretourverlies |
9dB |
|
VIDEO |
|
|
1. Video-ingangsniveau |
0,7 Vp-p minimaal @87,5% modulatie |
|
2. Differentiële winst |
<5% (10 to 90% APL) |
|
3. Differentiële fase |
<5˚ (10 to 90% APL) |
|
4. Brom en ruis |
-60 dB @87,5% modulatie |
|
5. Visuele drager-ruisverhouding |
60 dB bij 4 MHz zwart-wit |
|
6. Frequentierespons |
±1,7 dB (30 Hz tot 4,2 MHz) |
|
AUDIO |
|
|
1. Ingangsniveau |
0,8 Vp-p voor ±25 KHz afwijking |
|
2. Ingangsimpedantie |
600 Ohm Ongebalanceerd |
|
3. Pre-Nadruk |
75 µSec |
|
ALGEMEEN |
|
|
1. Bereik ingangsvermogen |
120 V wisselstroom, 60 Hz |
|
2. Bedrijfstemperatuur |
32 ˚F ~ 122 ˚F |
|
3. Connectoren |
Allemaal "F"-type |
|
MECHANISCH |
|
|
1. Afmetingen |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Gewicht |
4,3 pond |

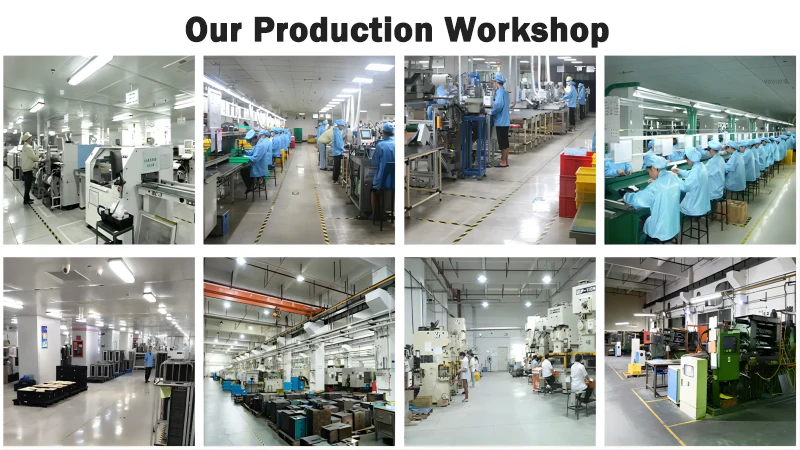

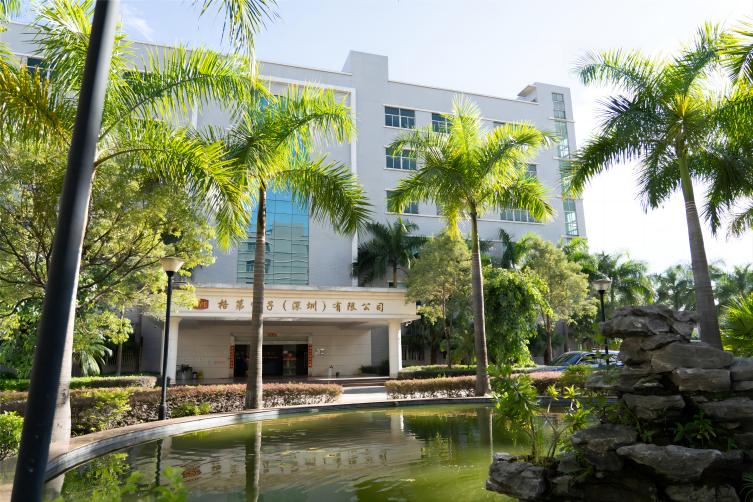

Goodmind Electronics (Shenzhen) Co., Ltd. werd opgericht in 1992 met een maatschappelijk kapitaal van 18 miljoen dollar. De eigen fabriek is gevestigd in Shenzhen en heeft ruim 1000 medewerkers. Het is een high{9}}technologische onderneming die R&D, productie, verkoop en service integreert. Het bedrijf is gespecialiseerd in het professionele productiebedrijf Antenne/Netwerkcommunicatie/Bluetooth/AV-accessoires/Smart Home/Auto-accessoires. De fabriek is verticaal geïntegreerd. De fabriek beschikt over kunststofverwerking, metaalstansen, zinkspuitgieten, SMT, DIP en assemblagecentrum. Het bedrijf beschikt over een sterke financiële kracht, een professioneel R&D-team, uitstekende productieapparatuur en gestroomlijnde productie, en is toegewijd aan het creëren van kwalitatief hoogwaardige producten voor klanten.
Wat is een SAW-gefilterde audio-videomodulator?
Een SAW Filtered Audio Video Modulator is een apparaat dat vaak wordt gebruikt in analoge televisiesystemen voor het uitzenden van audio- en videosignalen. Het maakt gebruik van een Surface Acoustic Wave (SAW)-filter om het gemoduleerde signaal nauwkeurig te vormen en te filteren, waardoor naleving van specifieke frequentienormen wordt gegarandeerd en interferentie wordt verminderd.
Hoe werkt een SAW-filter in deze context?
Een Surface Acoustic Wave (SAW)-filter is een akoestisch golfapparaat dat elektronische signalen op radiofrequenties filtert en verwerkt. In deze modulator helpt het de frequentiekarakteristieken van het audio-videosignaal te verfijnen, waardoor het binnen het aangewezen frequentiespectrum blijft en interferentie wordt geminimaliseerd.
Wat is het doel van een SAW-filter in een audio-videomodulator?
Het SAW-filter in de modulator dient om het gemoduleerde signaal vorm te geven en te filteren. Het helpt te voldoen aan specifieke frequentiestandaarden, interferentie met aangrenzende kanalen te voorkomen en de algehele kwaliteit van het verzonden audio-videosignaal te verbeteren.
SAW-gefilterde audio-videomodulator
Een SAW (Surface Acoustic Wave) gefilterde audio-videomodulator is een apparaat dat wordt gebruikt in analoge televisiesystemen voor het uitzenden van audio- en videosignalen. Het bevat een SAW-filter, een akoestisch golfapparaat, om het gemoduleerde signaal nauwkeurig te vormen en te filteren. Dit helpt ervoor te zorgen dat aan specifieke frequentienormen wordt voldaan en vermindert interferentie.
Is dit type modulator nog steeds relevant met de verschuiving naar digitale uitzendingen?
Met de wijdverbreide verschuiving naar digitale uitzendingen worden traditionele analoge audio-videomodulatoren met SAW-filters minder gebruikelijk. Digitale omroepsystemen maken vaak gebruik van geavanceerdere modulatie- en coderingstechnieken.
Hoe gaat de modulator om met interferentie van aangrenzende kanalen?
Het SAW-filter speelt een belangrijke rol bij het verminderen van interferentie van aangrenzende kanalen of ongewenste signalen. Het zorgt ervoor dat het gemoduleerde signaal binnen het toegewezen frequentiebereik blijft, waardoor het risico op interferentie wordt geminimaliseerd.
Veelgestelde vragen
Vraag: Kan een SAW-gefilterde audio-videomodulator meerdere kanalen verwerken?
A: Ja, afhankelijk van het ontwerp en de specificaties kan een modulator meerdere kanalen aan. Het is van cruciaal belang om de mogelijkheden van het apparaat te controleren en ervoor te zorgen dat het voldoet aan de regionale uitzendnormen.
Vraag: Hoe zorg ik voor compatibiliteit met regionale uitzendstandaarden?
A: Het is essentieel om fabrikanten of leveranciers te raadplegen om ervoor te zorgen dat de SAW Filtered Audio Video Modulator voldoet aan de specifieke uitzendnormen en -voorschriften in uw regio.
Vraag: Is er voortdurende ondersteuning voor onderhoud en upgrades voor dit type apparatuur?
A: Naarmate analoge omroepsystemen worden uitgefaseerd, kan de ondersteuning voor onderhoud en upgrades van traditionele analoge modulatoren beperkt worden. Overweeg de overstap naar digitale oplossingen voor de levensvatbaarheid op de lange- termijn.
