Beschrijving
De in een rek gemonteerde MSR-516 is compatibel met DIRECTV fase drie schotelontvangstsystemen door 4 LNB-ingangen en 1 antenne toe te staan en 16 uitgangen te bieden.. 5X16 in een rek gemonteerde satelliet-multischakelaar Op 2 van de ingangspoorten wordt een constante toon van 22 kHz geleverd en er wordt 14 of 18 gelijkspanning geleverd om de LNB van stroom te voorzien en intern te schakelen.

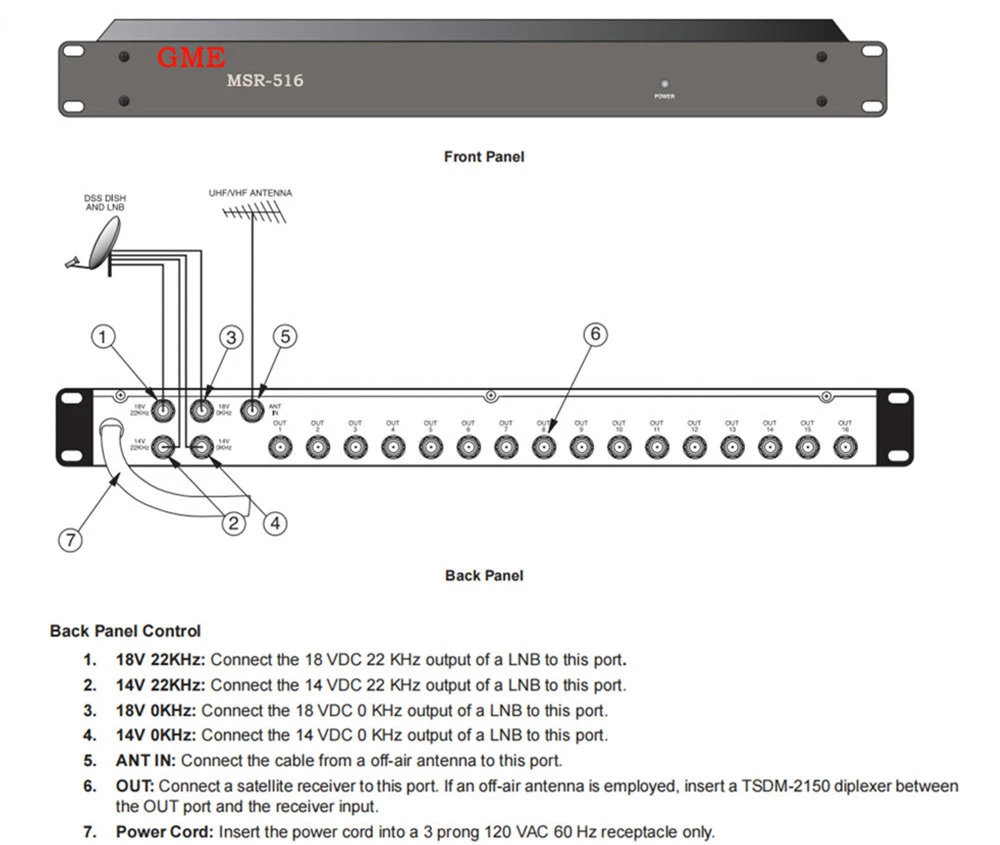

- Eenvoudig interface-ontwerp met 5 ingangen biedt 4 satellietpolariteitsingangen plus 1 off-air antenne en 16 uitgangen, voor snelle installatie.
- 5X16 Rack-gemonteerde satellietmultischakelaar Groot frequentiebereik 40 ~ 2150 MHz.
- Compatibel met DIRECTV Phase III en andere ontvangstsystemen die gebruikmaken van een 22 kHz toonomschakelende PIN-diodematrix, vermindert de polariteitsoverdrachtstijd en digitale artefacten, waardoor een consistente beeldkwaliteit wordt geboden.
- Er wordt voorzien in 14 of 18 DC volt en een toon van 22 kHz om de LNB van stroom te voorzien en de interne schakeling uit te voeren. De ingebouwde-versterker compenseert tussenschakelverliezen, waardoor de behoefte aan externe versterking wordt verminderd.De robuuste- interne voeding met hoog rendement elimineert overmatig stroomverbruik van ontvangers.
Specificatie
|
Plaats van herkomst: Guangdong, China |
|||
|
Modelnummer: GDMS-003-2 (MSR-516) |
|||
|
ITEM |
TYPISCH |
QC-LIMIET |
TESTOMSTANDIGHEDEN |
|
FREQ. BEREIK |
|
|
|
|
MIER IN |
|
|
54~806 MHz |
|
ZAT IN |
|
|
950 ~ 2150 MHz |
|
UIT |
|
|
54~2150 MHz |
|
INSERTIEVERLIES / (ANT IN) |
0 dB |
-1,5 dBMax. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dBMax. |
551 ~ 806 MHz |
|
|
WINST(ZAT IN) |
4dB |
2 dB min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
ISOLATIE |
|
|
|
|
KRUISPOLARISATIE |
- 30 dB |
- 25 dB min. |
950 ~ 2150 MHz |
|
UIT NAAR UIT |
- 15 dB |
- 14 dB min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB min. |
950 ~ 2150 MHz |
|
|
ZAT IN OM IN TE ZATTEN |
- 40 dB |
- 35 dB min. |
950 ~ 2150 MHz |
|
STOPBANDVERzwakking |
2 0 dB |
15 dB min |
ANT-POORT @ OP 950 MHz |
|
|
2 0 dB |
15 dB min |
SAT-POORT @ AT 806 MHz |
|
RETOURVERLIES |
|
|
|
|
INGANG/UITGANG |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB min |
1451 ~ 2150 MHz |
|
|
INVOERMOGELIJKHEID |
|
|
|
|
(1dB COMPRESSIE) |
|
|
|
|
MIER IN |
108 dBuV |
106 dBuV Min |
BIJ 67,25 MHz INGANG |
|
ZAT IN |
110 dBuV |
108 dBuV Min |
BIJ 950 MHz INGANG |
|
LHCP/RHCP-SCHAKELPUNT |
|
14,0~15,0 VDC |
|
|
MULTI-SW 22KHz SCHAKELPUNT |
|
150~300Vp-p |
Blokgolftestsignaal |
|
|
|
|
Geen mechanisch |
|
UITGANG 22 KHz SINGAL |
|
|
|
|
KARAKTERFREQ. |
|
22 ± 4 KHz |
|
|
AMPLITUDE |
|
650±250 mVp-p |
|
|
SPANNING/STROOM VOORSPANNING |
|
|
|
|
VASTE LNB-BIASSPANNING |
|
|
|
|
13V/0KHz 13V/22KHz POORT |
|
12,8 ~ 13,5 VDC |
0~300mA |
|
18V/0KHz 18V/22KHz POORT |
|
17,9~18,9VDC |
0~450mA |
|
VERMOGENSINVOER |
|
120 V AC ± 10% 60 Hz |
|
|
CONNECTOR |
|
"F"-type vrouwelijk |
ALLE HAVENS |
|
IMPEDANTIE |
|
75Ohm |
ALLE HAVENS |
