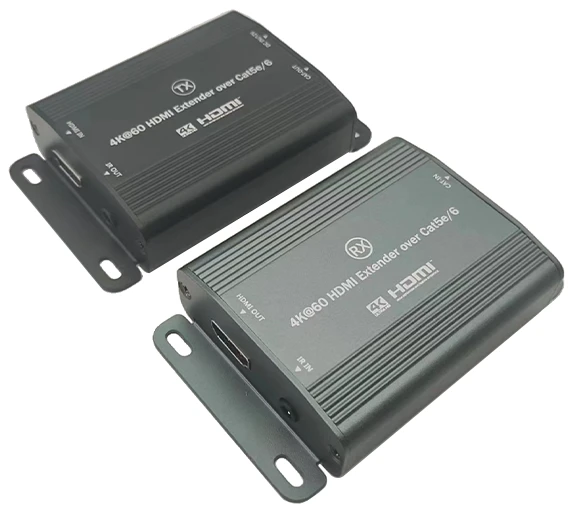

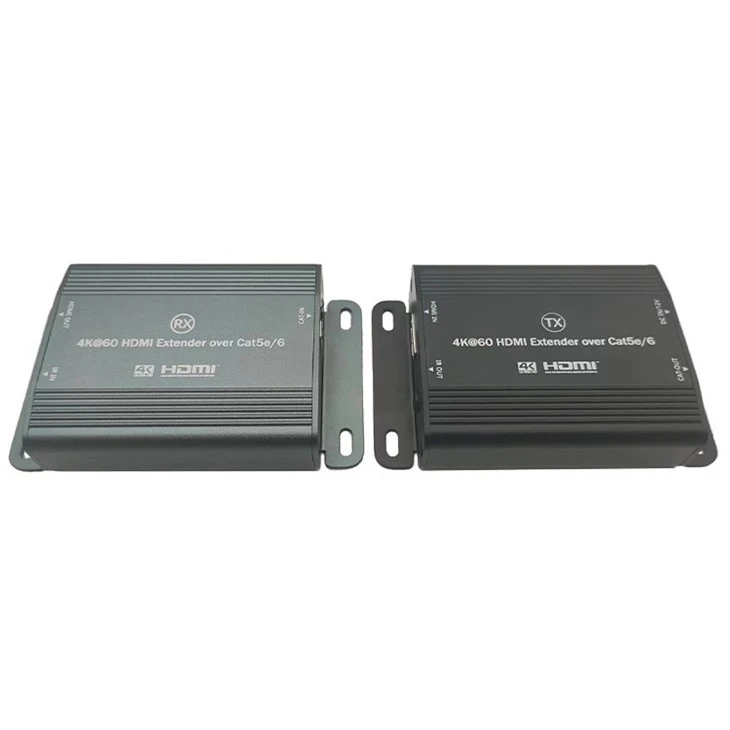

4K 60 Hz HDMI-extender

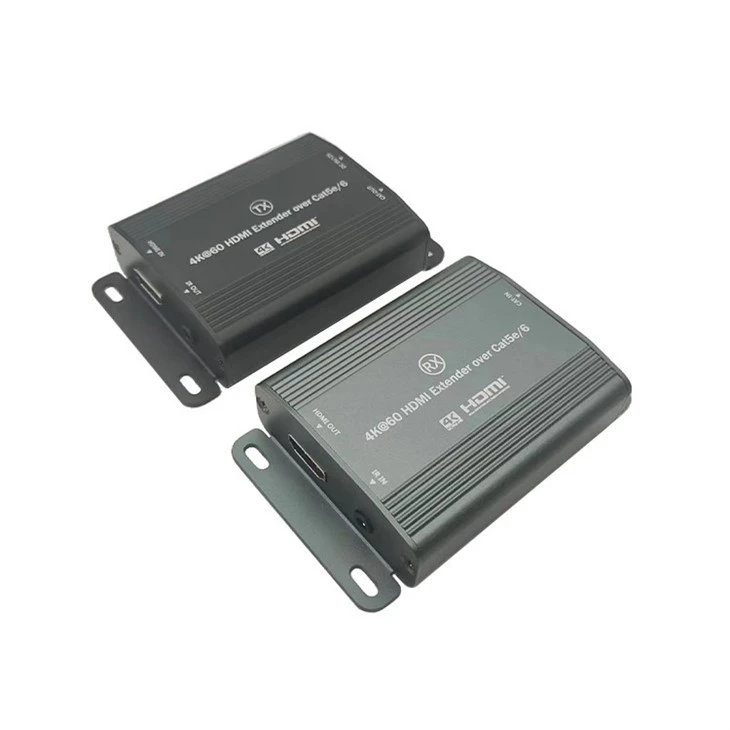

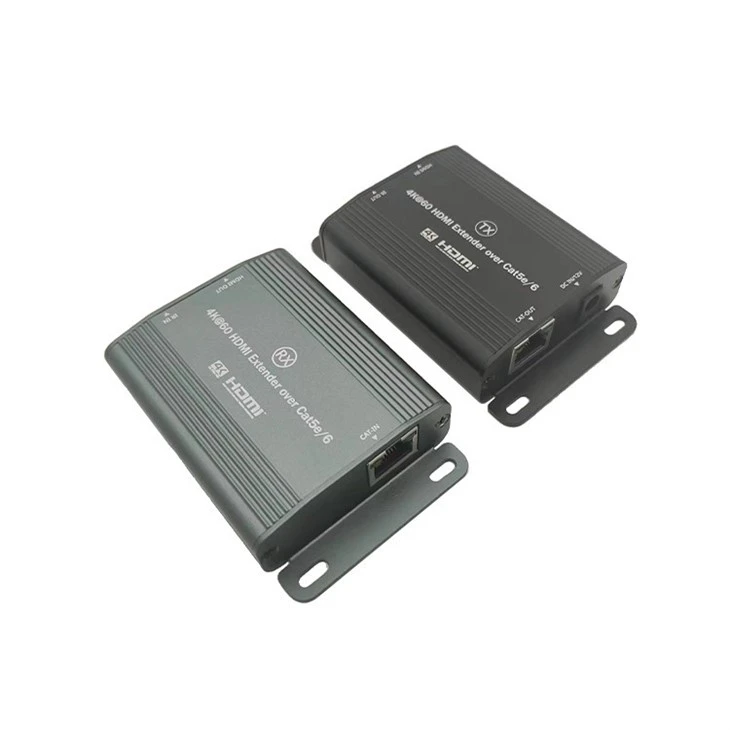

Dit product bestaat uit een zender (TX) en een ontvanger (RX), met een netwerkkabel als transmissiemedium en maakt gebruik van de nieuwste versterkings-uitbreidingstechnologie. De zender en ontvanger kunnen de transmissie uitbreiden via één enkele netwerkkabel en zijn compatibel met CAT5e/6-netwerkkabels. Signalen met hoge-definitie kunnen worden uitgebreid tot 100 meter via CAT5e, en signalen met ultra-hoge-definitie kunnen worden uitgebreid tot 70 meter via CAT6, zonder latentie. Het product ondersteunt de infraroodretourfunctie, waardoor de afstandsbediening handig is. Hij beschikt ook over een zelfinstellende mogelijkheid-voor netwerkkabels, waardoor de resolutie automatisch wordt aangepast om optimale effecten uit te voeren, waardoor hij eenvoudig en handig in gebruik is. Deze 4K 60 Hz HDMI-extender is geschikt voor videoconferenties, multimedia sportbars, multimedia-educatie, digitale reclame, openbare prikborden en meer.

1. Met behulp van een Cat6-netwerkkabel kan de transmissieafstand van ultra-hoge-definitie wideo worden uitgebreid tot 100 meter.

2. De hoogwaardige-chip ondersteunt perfect lage latentie en voert 4K60Hz ultra-hoge-definitie audio en video synchroon uit, met vloeiende en heldere beelden en stabiele signalen.

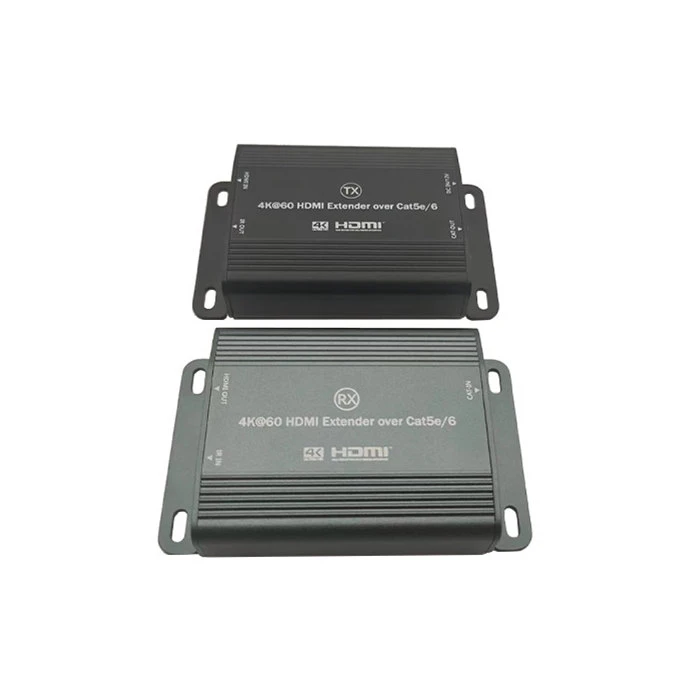

3. De prachtige behuizing van een aluminiumlegering heeft een super-hoge warmteafvoerefficiëntie, is geluidloos, licht van gewicht en kan aan de muur- worden gemonteerd, waardoor hij compact en stevig is.

4. Deze 4K 60Hz HDMI-extender Plug-and-play zonder stuurprogramma's te installeren, waardoor het gemakkelijk is om binnenhuisdecoratie te matchen, met hoge verborgenheid en eenvoudige installatie.

◆ Verleng HDMI-transmissie tot 70 m via Cat6.

◆ Ultra HD: ondersteunt videoresoluties tot 4K bij 60 Hz.

◆ Unibody aluminiumlegering zorgt voor een efficiënte warmteafgifte gedurende de levensduur.

◆ Plug & Play: geen installatie van stuurprogramma's.

◆ Ingebouwde IR Passback-functie om de bron overal in uw huis te bedienen.

◆ Pas de POC-functie toe op de voeding van het apparaat.

Inhoud



Zender (TX) x1

Ontvanger (RX)x1

Gebruik Guidex1

Infraroodzender verlengkabel x1 (optioneel)

Infraroodontvanger verlengkabelx1 (optioneel)

Voedingsadapterx1



Vereisten

1. Signaalbron:
Een signaalapparaat met een HDMI-uitgang, zoals een dvd-speler, Playstation, set-topbox, pc of pc, enz.

2. Weergave:
Een weergaveapparaat met een HDMI-ingang, zoals SDTV, HDTV, projector, enz.

3. Netwerkkabel:
Niet-afgeschermde of afgeschermde Categorie 5/6 netwerkkabel (UTP/STP CAT5e/6) met standaard netwerkkabelconnectoren die aan beide uiteinden parallel zijn aangesloten.





Introduceren

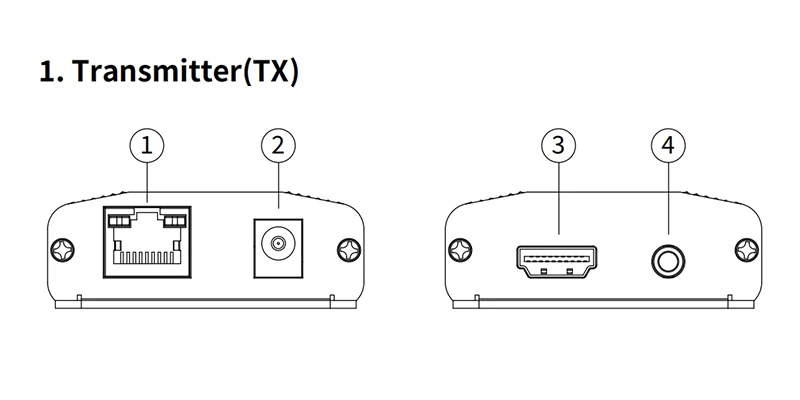

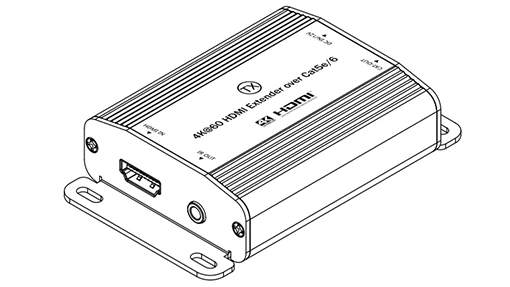

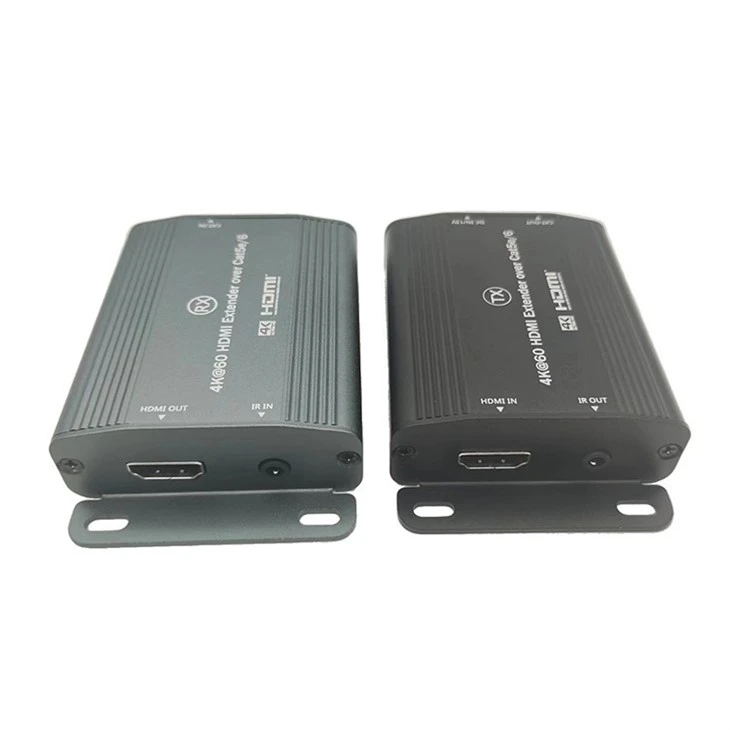

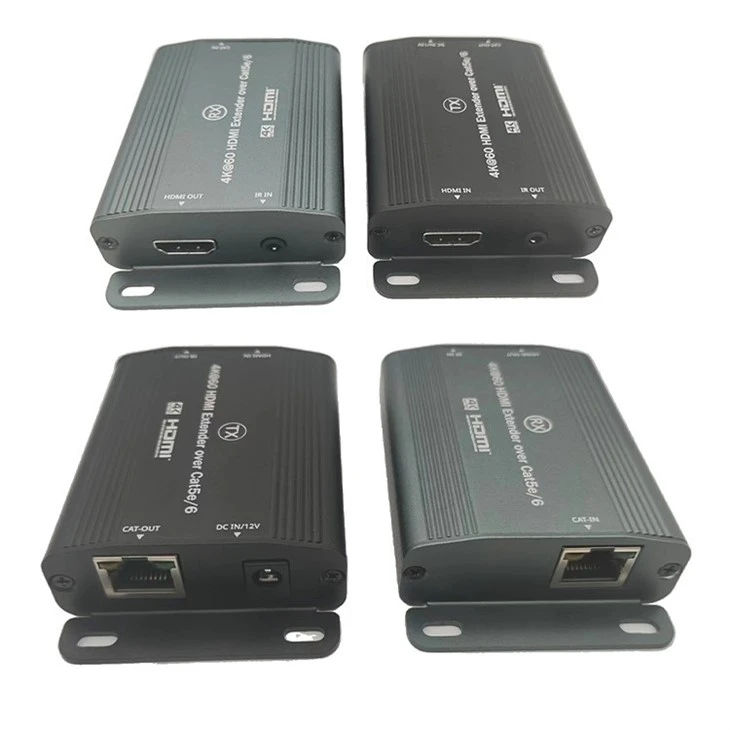

Zender (TX)

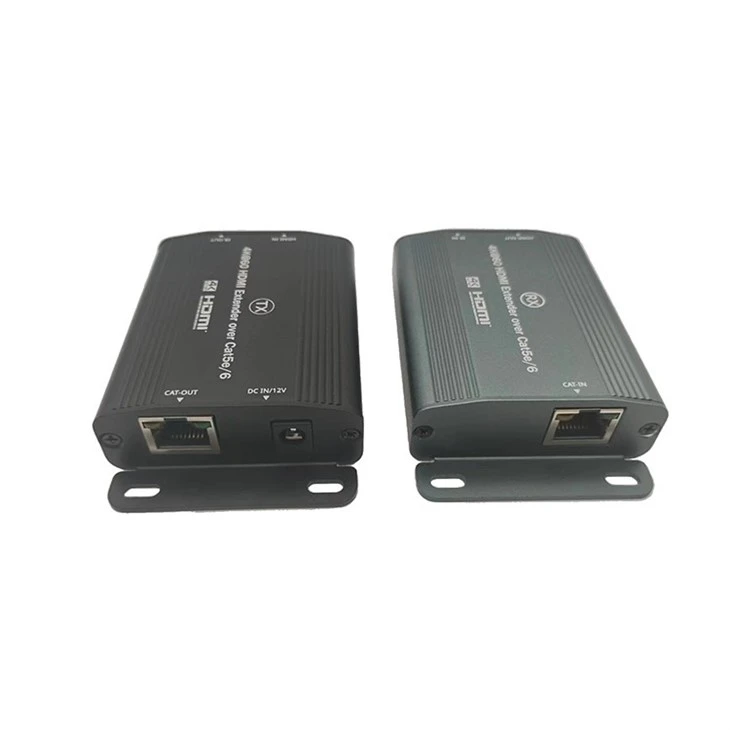

①RJ45-uitgangspoort: Verbindt de hoofdeenheden van de zender (TX) en ontvanger (RX) met een netwerkkabel.

②Voedingsingang: Sluit de standaard DC12V/lA-voedingsadapter aan die bij dit product is meegeleverd, of andere standaard voedingsadapters die voldoen aan de nominale spanningsvereisten.

③HDMl-ingang: Verbindt de hoofdunit van de signaalbron met de
zender (TX) hoofdeenheid met behulp van een HDML-kabel.

④Aansluiting voor verlengkabel infraroodzender: Sluit de verlengkabel voor de infraroodzender aan die bij dit product is geleverd en plaats de infraroodzender zo dicht mogelijk bij het ontvangende apparaat om het infraroodsignaal van de ontvanger door te geven.

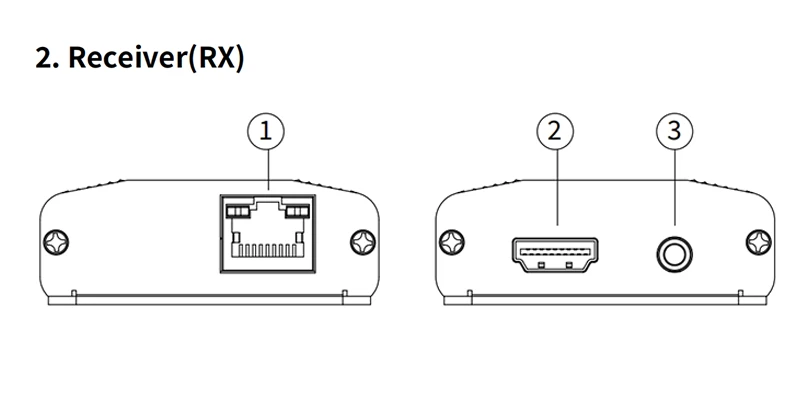

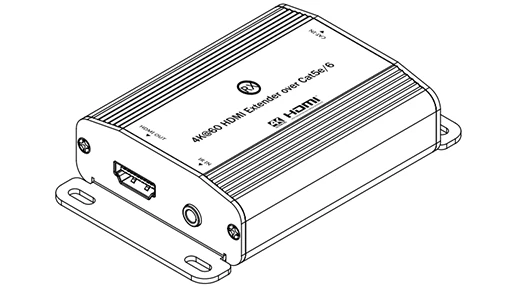

Ontvanger (RX)

①RJ45-ingang: Verbindt de hoofdeenheden van de zender (TX) en ontvanger (RX) met een netwerkkabel.

②HDMlinput-poort: gebruikt een HDMl-kabel om het weergaveapparaat te verbinden met de hoofdeenheid van de ontvanger (RX).

③Aansluiting voor verlengsnoer infraroodontvanger: Sluit het meegeleverde verlengsnoer voor de infraroodontvanger aan en gebruikt de afstandsbediening binnen het bereik van de infraroodontvanger.

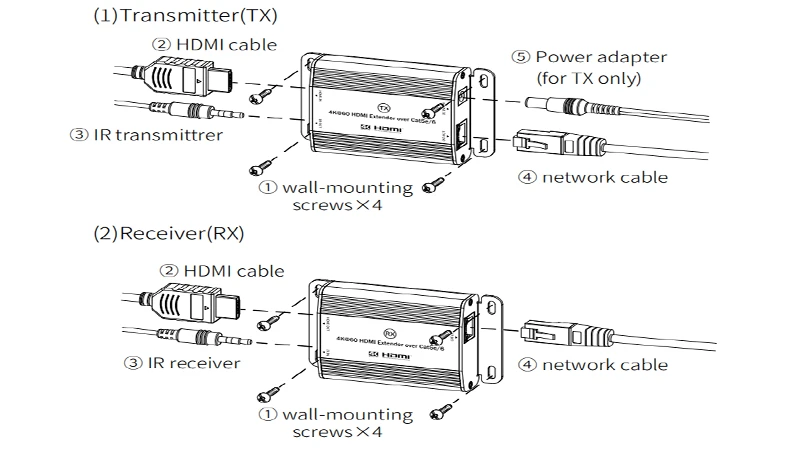

Installatie en aansluiting

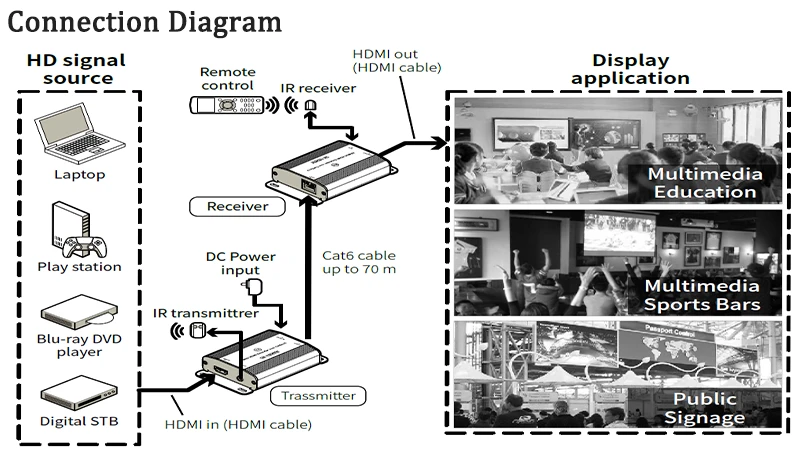

Aansluitinstructies:

①Gebruik HDML-kabels om het signaalbronapparaat op de zendontvanger aan te sluiten. ter (TX) en het weergaveapparaat met de hoofdeenheid van de ontvanger (RX).

②Gebruik een standaard netwerkkabel met niet-afgeschermde of afgeschermde CAT5e/6(UTP/STP) en parallelle bedrading om de zender (TX) hoofdeenheid aan te sluiten op de ontvanger (RX) hoofdeenheid.

③Sluit het netsnoer aan om automatisch te starten en te werken

Instructies voor de infraroodafstandsbediening:

①Sluit de verlengkabel van de infraroodzender aan op de IR OUT-aansluiting op de zender (TX) en de verlengkabel van de infraroodontvanger op de IR INiack op de ontvanger (RX).

②De infraroodzenderkop van de verlengkabel moet zo dicht mogelijk bij het infraroodontvangstvenster van het signaalbronapparaat worden geplaatst.

③Gebruik de infraroodafstandsbediening van het signaalbronapparaat om op de infraroodontvangerkop te richten die correct is aangesloten op de ontvanger (RX) om op afstand kanalen te selecteren en afspeeltracks te bedienen

Vraag: De weergave op het tv-scherm is abnormaal, flikkert en er is geluid
stotteren.

A: (1) Controleer of de netwerkkabel goed is bevestigd en of de lengte binnen het toegestane bereik ligt.

(2) Schakel het TX-uiteinde uit en weer in.

Vraag: Het oranje lampje op de RJ45-connector van het RX-uiteinde van de ontvanger brandt niet.

A: (1)Controleer of de netwerkkabel een standaard netwerkkabel is met parallelle aansluitingen aan beide uiteinden.

(2) Controleer of de HDMI-signaalingang aan de TX-kant normaal is.

(3) Schakel het TX-uiteinde uit en weer in.

Vraag: Het oranje lampje op de RJ45-connector van de RX-kant van de ontvanger knippert, maar er is geen beelduitvoer.

A: (1) Controleer of het beeldscherm de huidige HDMl-signaalmodus ondersteunt.

(2)Controleer of de HDML-kabel en het beeldscherm goed zijn bevestigd.

(3)Probeer de netwerkkabel los te koppelen en opnieuw aan te sluiten, of schakel het apparaat uit en weer in op het TX-uiteinde.
