Beschrijving

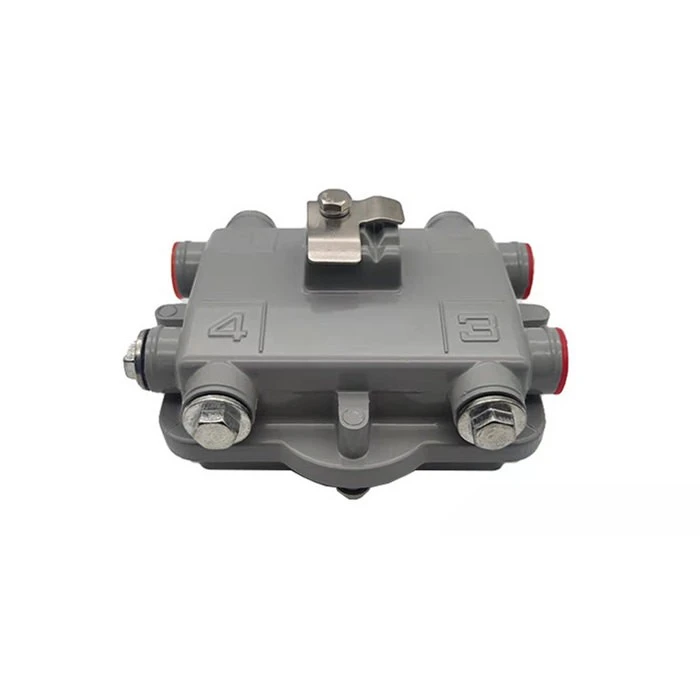

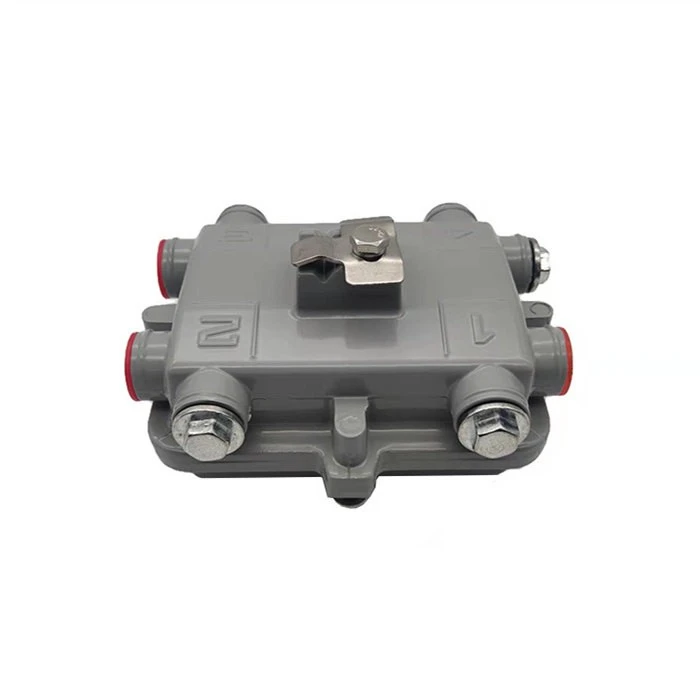

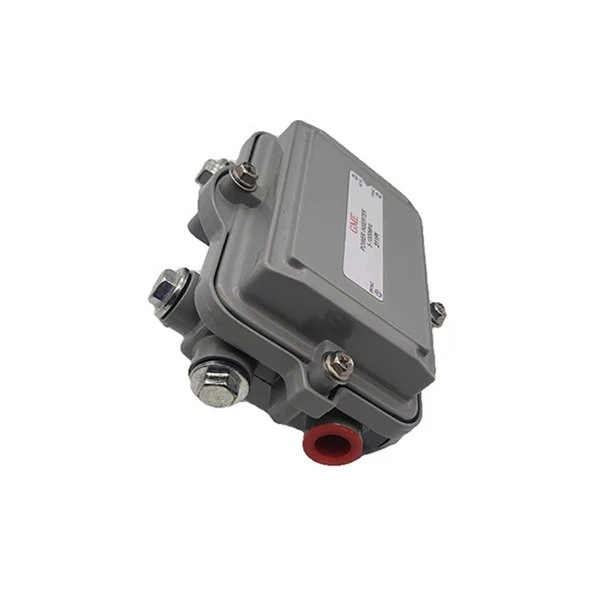

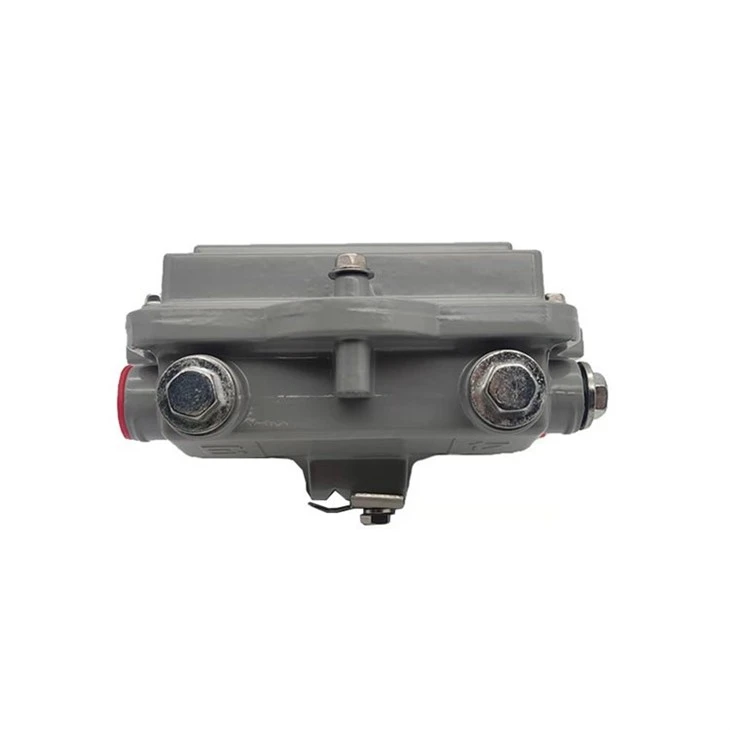

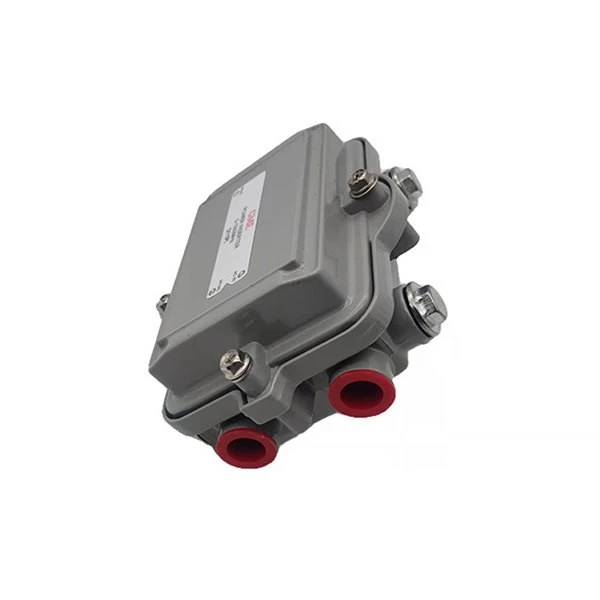

De 1GHz Cable TV Trunk Line Power Inserter is een gespecialiseerd elektronisch apparaat dat is ontworpen voor de kabeltelevisie-industrie en specifiek wordt gebruikt in trunklijnsystemen om actieve componenten van stroom te voorzien. De primaire functie ervan is het inbrengen van stroom in het coaxkabelnetwerk, waardoor de goede werking van versterkers, repeaters en andere actieve apparaten binnen het kabeltelevisiedistributiesysteem wordt gegarandeerd.
Belangrijkste kenmerken en functionaliteit:
Frequentievermogen:De 1GHz Cable TV Trunk Line Power Inserter is geoptimaliseerd voor hoge- werking en ondersteunt signalen tot 1 gigahertz (GHz). Dit maakt hem geschikt voor moderne kabeltelevisiesystemen met hoge bandbreedtevereisten.
Machtsinvoeging:De inserter is uitgerust met de mogelijkheid om stroom in de hoofdlijn van de coaxkabel te injecteren. Dit is essentieel voor het leveren van de nodige elektrische energie aan actieve componenten zoals distributieversterkers of lijnverlengers, waardoor de signaalkwaliteit en -sterkte in het hele distributienetwerk wordt gegarandeerd.
Functies
◆ CATV Power Inserter 5-1000MHz volledige bandwerking.
◆ Vernikkelde messing "F" connector met waterdichte bescherming.
◆ Geweven metalen pakking gebruikt voor Hi-RFI.
◆ Volledig weerbestendig afgedicht en inclusief strengklem.
Specificatie
|
Plaats van herkomst: Guangdong, China |
|||
|

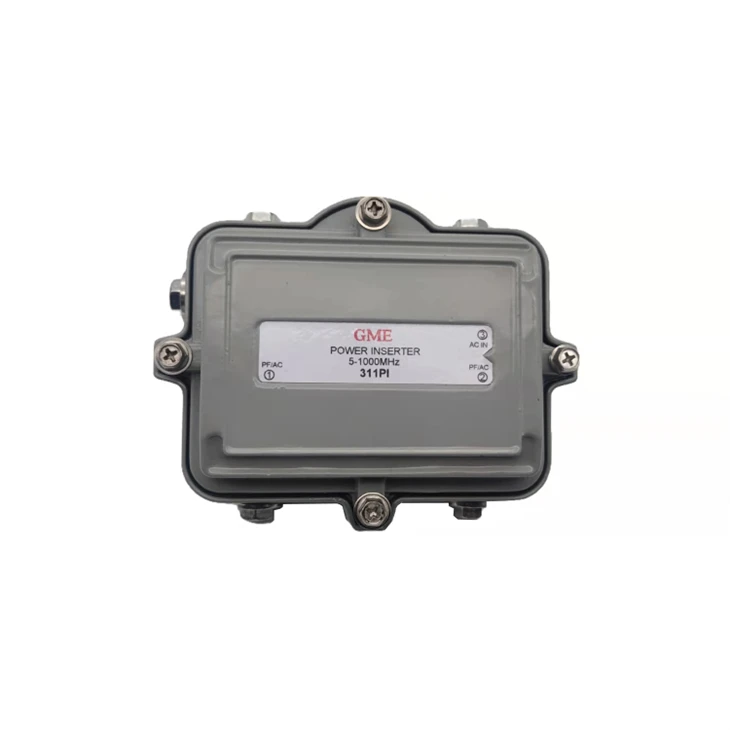

Modelnummer: GDINS-002 (311PI) |
|||
|
ITEM |
TYPISCH |
QC-LIMIET |
TESTOMSTANDIGHEDEN |
|
1. FREQUENTIE BEREIK |
|
|
5 - 1000 MHz |
|
2. INSERTIEVERLIES |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dBMAX. |
861 - 1000 MHz |
|
|
3. ISOLATIE (RF NAAR AC) |
-60dB |
-58 dBMIN. |
5 - 40 MHz |
|
-50dB |
-45 dBMIN. |
41 - 470 MHz |
|
|
-45dB |
-40 dBMIN. |
471 - 860 MHz |
|
|
-40dB |
-35 dBMIN. |
861 - 1000 MHz |
|
|
4. RETOURVERLIES (RF-POORT) |
-20dB |
-18 dBMIN. |
5 - 40 MHz |
|
-20dB |
-18 dBMIN. |
41 - 470 MHz |
|
|
-20dB |
-18 dBMIN. |
471 - 860 MHz |
|
|
-18dB |
-16 dBMIN. |
861 - 1000 MHz |
|
|
5. AC-PAS |
|
Maximaal 12A |
AC NAAR RF |

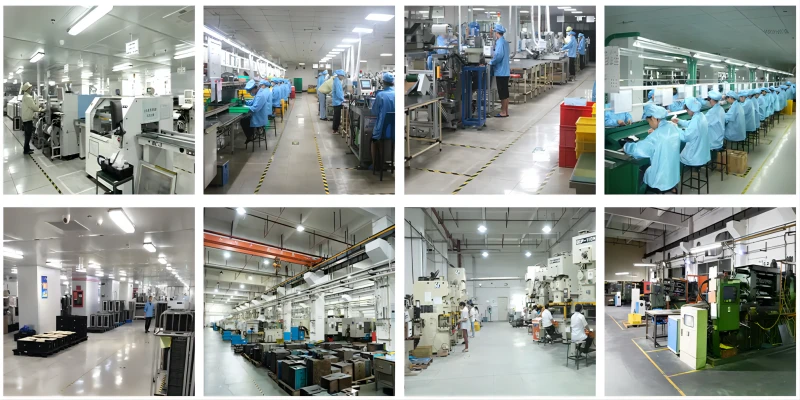

Goodmind Electronics (Shenzhen) Co., Ltd. werd opgericht in 1992 en richt zich op tv-uitzendsystemen, eigen in-house verticaal geïntegreerde productiecapaciteit met een ervaren en professioneel technisch team dat ODM-service levert voor kabel- / satelliet- / terrestrische / IPTV-uitzendsysteemproducten
Hoe werkt een CATV-power inserter?
De CATV-stroominserter wordt doorgaans inline met de coaxkabel aangesloten. Het injecteert gelijkstroom (gelijkstroom) in de kabellijn, die vervolgens wordt gebruikt om de actieve componenten zoals versterkers van stroom te voorzien. Dit maakt signaalversterking en distributie over lange afstanden mogelijk.
Wat zijn de gebruikelijke toepassingen van CATV-powerinserters?
CATV-stroominserters worden vaak gebruikt in kabeltelevisiesystemen om stroom te leveren aan lijnversterkers, distributieversterkers en andere actieve componenten. Ze worden gebruikt om de signaalsterkte te versterken en te behouden over lange kabeltrajecten of in gebieden met een zwakke signaalontvangst.
Welke soorten CATV-power inserters zijn beschikbaar?
CATV-stroominserters zijn er in verschillende typen en configuraties, afhankelijk van de specifieke toepassing en vereisten van het kabeltelevisiesysteem. Ze kunnen variëren in termen van uitgangsvermogen, frequentiebereik, aantal uitgangen en andere kenmerken.
Veelgestelde vragen
Vraag: Zijn CATV-stroominvoegers compatibel met alle kabel-tv-systemen?
A: CATV-stroominvoegers zijn over het algemeen ontworpen om compatibel te zijn met standaard kabel-tv-systemen. De compatibiliteit kan echter variëren afhankelijk van factoren zoals het frequentiebereik van het systeem, het gebruikte type versterkers en andere systeemspecificaties. Het is essentieel om ervoor te zorgen dat de power inserter compatibel is met de specifieke vereisten van uw kabeltelevisiesysteem.
Vraag: Waar moet ik rekening mee houden bij het selecteren van een CATV-power inserter?
A: Houd bij het selecteren van een CATV-stroominserter rekening met factoren zoals de stroomvereisten van uw versterkers, het frequentiebereik van uw kabeltelevisiesysteem, het aantal benodigde uitgangen en eventuele specifieke kenmerken die vereist zijn voor uw toepassing. Het is ook essentieel om compatibiliteit met uw bestaande apparatuur en systeemspecificaties te garanderen.
Vraag: Zijn er installatieoverwegingen voor CATV-power inserters?
A: Zorg er bij het installeren van een CATV-stroominserter voor dat deze in de juiste richting in lijn met de coaxkabel is aangesloten. Volg de instructies van de fabrikant voor een juiste installatie en zorg ervoor dat alle verbindingen veilig zijn. Houd bovendien rekening met factoren als aarding en overspanningsbeveiliging om uw apparatuur te beschermen en een betrouwbare werking te garanderen.
