Beschrijving

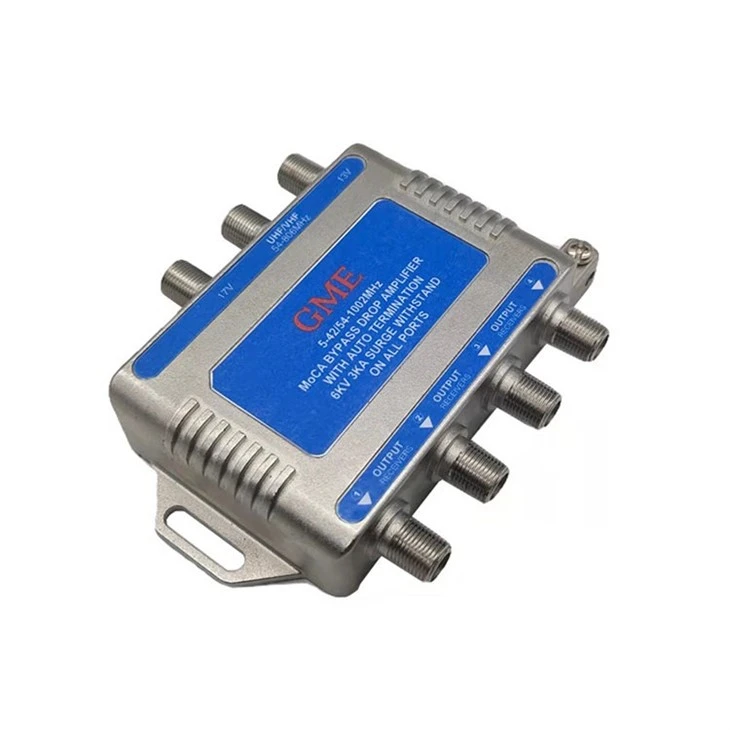

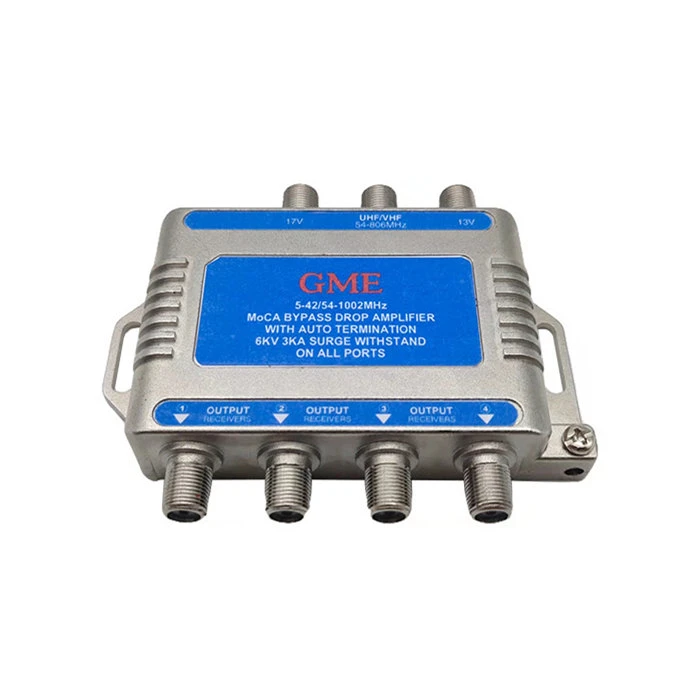

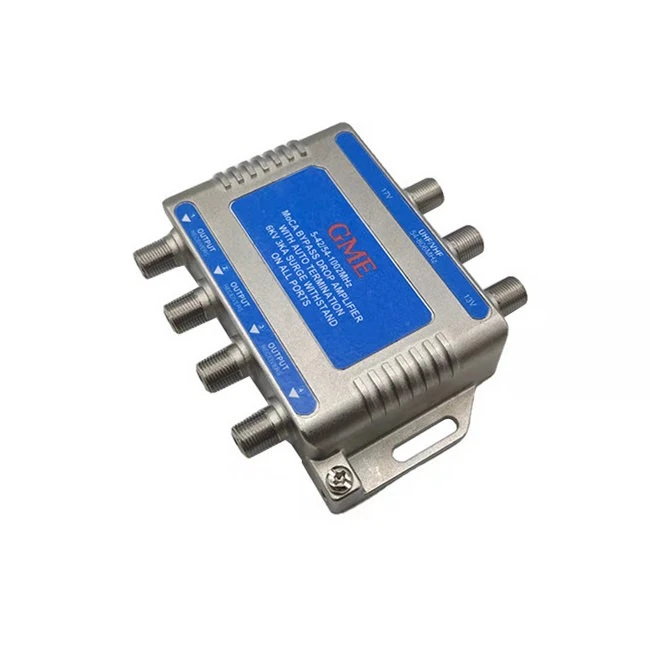

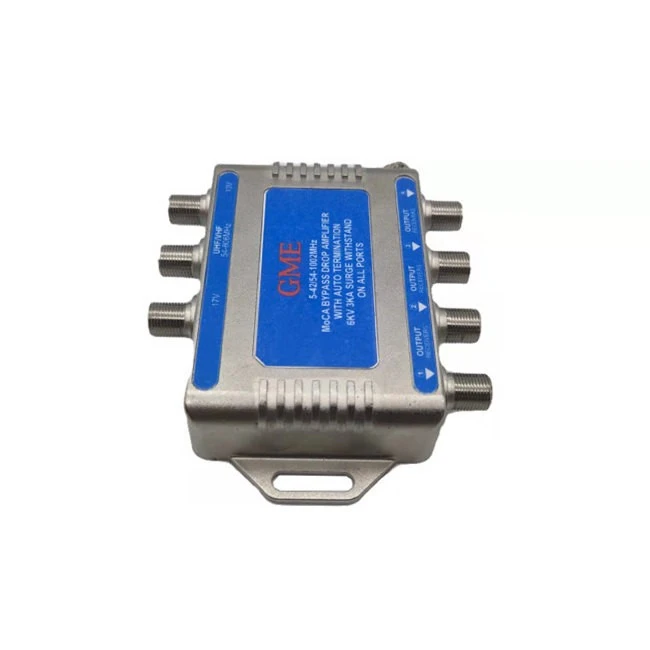

Deze 3306-4P 4-weg MOCA-versterker is ontworpen om de mogelijkheid te bieden om MoCA-technologie te gebruiken om te communiceren met alle uitgangspoorten van de versterker vanaf de modempoort, waarbij de versterker zelf wordt omzeild. Het ingebouwde-in triplexfilter beperkt de MoCA-signalen tot het thuisnetwerk en zorgt tegelijkertijd voor de noodzakelijke MoCA-bypass-verbinding rond de versterker om in-thuisnetwerken mogelijk te maken tussen eMTA, settopboxen en andere apparaten (bijvoorbeeld: gameconsoles, pc's, laptops, tablets, enz.). De passieve modem-bypasspoort ondersteunt kritieke toepassingen, zoals telefonie, waarvoor netwerken met een hoge betrouwbaarheid nodig zijn om ononderbroken service te bieden, zelfs in het geval van stroomuitval en/of versterkerstoringen.
Toepassingen
◆ Distributie van video in huis voor toepassingen met een DVR voor meerdere kamers.
◆ Hogesnelheidsnetwerken thuis.
◆ Zorgt ervoor dat internetdiensten, video's en games de bandbreedte kunnen delen zonder snelheid en kwaliteit te verliezen.
◆ High-definition videostreaming vanaf internet.
Functies
◆ RF MoCA-versterker met 4 uitgangen + 1 modemuitgang actief rendement met eenheidsversterking
◆ Automatische beëindiging bij stroomuitval
◆ Laagste vervormingsprestaties beschikbaar IEEE 6 kV, B3 piekbestendigheid op alle RF-poorten
◆ Afgedichte F-poorten voldoen aan SCTE-normen
◆ Geïntegreerd MoCA triplex filter: Alle poorten "praten" – MoCA-apparaten op de bypass-poort kunnen communiceren met alle andere uitgangspoorten.
◆ Eenheidswinst – stroomopwaarts en stroomafwaarts: Compenseert splitterverlies.
◆ Gepatenteerde DSM-vastlegtechnologie: zorgt voor een betere veerretentie voor beter oppervlaktecontact.
◆ Passieve bypass-poort: Voorkomt serviceverlies als gevolg van stroomuitval of versterkerstoringen.
Specificatie
|
Plaats van origineel: China |
|||
|
MODELNR.: GDMOCA-009 (3306-4P) |
|||
|
BESCHRIJVING: 4-WEG CATV DROP VERSTERKER MET PASSIEVE RETOUR |
|||
|
ITEM |
TYPISCH |
QCLIMIT |
TESTOMSTANDIGHEDEN |
|
Voorwaarts pad |
|||
|
Freq. Bereik |
|
54 ~ 1218 MHz |
|
|
Versterking (RF in naar uit) |
0,5 dB |
0 dB min |
54 ~ 1002 MHz |
|
|
-3,0 dB |
-3,8 dB min |
1003 ~ 1218 MHz |
|
Verlies van invoeging van VoIP-poort |
-4,8 dB |
-5,5 dB maximaal |
54 ~ 1002 MHz |
|
|
-6,9 dB |
-7,5 dB maximaal |
1003 ~ 1218 MHz |
|
Retourverlies (in/uit) |
-16dB |
-15 dB min. |
54 ~ 1218 MHz |
|
Ruiscijfer (54 ~ 1002 MHz) |
5 dB typisch apparaat NF (exclusief splittercircuits) |
|
|
|
Groepsvertraging |
|
30ns Max. |
Voor 102 MHz (3,58 MHz bereik) |
|
|
|
15ns Max. |
Voor 108 MHz (3,58 MHz bereik) |
|
|
|
5ns Max. |
Voor 112 MHz en hoger (3,58 MHz bereik) |
|
Uit naar isolatie |
-25dB |
-20 dB min |
54 ~ 1218 MHz |
|
Effectiviteit van RF-afscherming |
|
Minder dan of gelijk aan -110 dB |
|
|
RF-poort om poortisolatie van stroom te voorzien |
|
100dBc |
54 ~ 1218 MHz |
|
MOCA-pad: |
|||
|
Freq. Bereik |
|
|
1275-1675 MHz |
|
Invoegverlies (voip naar elke uitvoer) |
-18dB |
-19dBmax |
1275-1300 MHz |
|
|
-15dB |
-17dBmax |
1301-1675 MHz |
|
Isolatie (elke uitgang naar uitgang) |
-17dB |
-20dBmax |
1275-1675 MHz |
|
Retourverlies (voip/elke uitvoerpoort) |
-10dB |
-5 dB min. |
1275-1675 MHz |
|
Retourpad: |
|||
|
Freq. Bereik |
|
5 ~ 85 MHz |
|
|
Verdienen |
-12dB |
-13 dB min |
5 ~ 85 MHz |
|
Retourverlies (IN/UIT) |
-20dB |
-18 dB min. |
5 ~ 85 MHz |
|
Voip-invoegverlies |
-3,5 dB |
-3,8 dBMax. |
5 ~ 85 MHz |
|
Vlakheid |
±0,5 dB |
Maximaal 1,5 dB. |
5 ~ 85 MHz |
|
Uit naar isolatie |
-25dB |
-20 dB min |
5 ~ 85 MHz |
|
Groepsvertraging |
|
20ns Max. |
5 ~ 85 MHz over een bereik van 1 MHz |
|
|
|
5ns Max. |
10 ~ 80 MHz over een bereik van 1 MHz |
|
Vervorming: |
|||
|
Samengestelde tweede bestelling* |
|
-62 dBc Max. |
|
|
Samengestelde drievoudige beat* |
|
-75 dBc Max. |
|
|
Kruismodulatie* |
|
-75 dBc Max. |
|
|
Hum-modulatie |
|
-90 dBc Max. |
|
|
REV: *79 NTSC analoog+33 256/QAM digitaal @4dBmv/ch all/channels flat |
|||
|
Piekbestendig vermogen: |
|
KAT B3, 6KV, 3KA |
Invoerpoort-IEEE C62.41-1991 |
|
|
Categorie B-3 Combigolf, 6kV, 3kA |
||
|
|
Uitvoerpoort-IEEE C62.41-1991 |
||
|
|
Categorie B-3 Combigolf, 6kV, 3kA |
||
|
Stroomvereisten: |
|||
|
Invoer |
|
120 V AC |
|
|
Frequentie |
|
60 Hz |
|
|
Uitvoer |
|
12 V gelijkstroom, 400 mA |
|
|
Bedrijfstemperatuur: |
|
-40 graden tot + 60 graden |
|
|
MECHANISCH |
|||
|
Montage |
|
Horizontaal/Verticaal |
|
|
Afmetingen |
|
B: 179 mm x D: 71 mm x H: 43 mm |
|
|
Aantal grondblokken |
|
1 - Bi-Directioneel |
|
|
Materiaal behuizing en deksel |
|
A360 aluminiumlegering |
|
|
Afwerking / beplatingstype |
|
Poedercoating |
|
|
Afdichting |
|
Pakking 1-vocht 1 EMI/RFI |
|
|
F-poort Materiaal |
|
C360 Messing |
|
|
F-poortbeplating |
|
Nikkel |
|
|
F-poortafstand |
|
1,0" min. |
|
|
F-poort koppel |
|
60 inch pond. min |
|
|
F-poort pinbehoud (RG-6 middelste pin) |
|
Minimaal 200 gram. |
|
