Een uitgebreide gids voor 10G single- transmissieafstanden voor optische modules: standaardspecificaties, gedetailleerd overzicht van de 2 km-optie en selectietips om valkuilen te vermijden
Bij moderne netwerktransmissie zijn optische modules de kerncomponenten die glasvezel verbinden met netwerkapparaten.. 10G single-mode optische modules, met voordelen zoals snelle transmissie, sterke-interferentiemogelijkheden en weinig verlies, worden veel gebruikt in scenario's zoals campusnetwerken en datacenters. De transmissieafstand is de belangrijkste indicator voor selectie. Veel professionals verwarren de specificaties vaak – wat zijn bijvoorbeeld de standaardafstanden, bestaat er een optie van 2 km en hoe deze aan scenario’s te koppelen? In dit artikel wordt de kernkennis uitgelegd om iedereen te helpen selectiefouten te voorkomen.
I. Basiskennis van 10G optische modules met enkele- modus
10G single- optische modules maken voornamelijk gebruik van het SFP+-pakket, zijn compatibel met apparaten zoals switches en servers, en moeten worden gebruikt met 9/125μm OS2 single- glasvezel. De kern van single{8}}glasvezel is extreem dun, waardoor slechts één optisch signaalpad mogelijk is, wat resulteert in veel minder verliezen vergeleken met multimode glasvezel. Dit is van cruciaal belang voor het bereiken van transmissieafstanden op kilometer-niveau.
De transmissieafstand wordt beïnvloed door vier belangrijke factoren: optische golflengte, zendvermogen, ontvangergevoeligheid en vezelverbindingsverlies. 1310 nm en 1550 nm zijn de reguliere golflengten. Industriespecificaties volgen de internationale IEEE-normen en vormen duidelijke afstandsniveaus die de prestaties en de kosten in evenwicht brengen.
II. Mainstream standaard transmissieafstandspecificaties voor10G Optische modules met enkele-modus
De gangbare afstanden voor 10G single- optische modules op de markt volgen de IEEE 802.3ae-standaard. De vier belangrijkste specificaties – 10 km, 20 km, 40 km en 80 km – dekken alle gangbare scenario's. Hun kenmerken zijn als volgt:
Specificatie voor 10 km (10GBASE-LR): de meest voorkomende en kosteneffectieve- optie
Dit is de meest gebruikte standaardspecificatie met de beste prijs-prestatieverhouding. Het heeft een transmissieafstand van 10 km, gebruikt de golflengte van 1310 nm en is geschikt voor interconnecties van campusgebouwen en bekabeling over korte- tot- middellange afstanden in datacenters. Het biedt sterke compatibiliteit en een volwassen toeleveringsketen, waardoor het de eerste keuze is voor de meeste bedrijven en de basis vormt voor specificaties voor korte- afstanden.

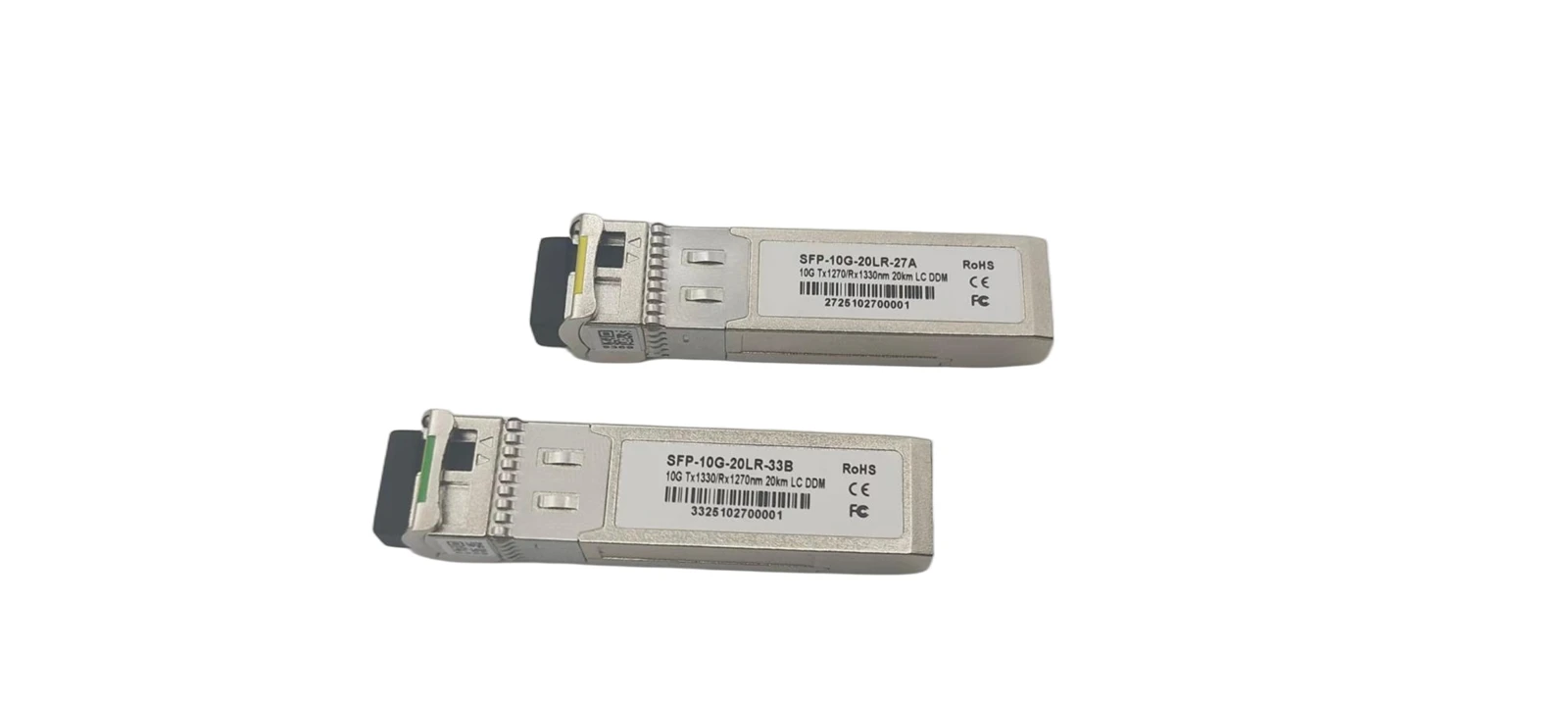

Specificatie voor 20 km: Verbeterde overgangsoptie voor middellange afstanden
Dit is geen IEEE-basisstandaard, maar een verbeterde versie van 10GBASE-LR. Het maakt ook gebruik van de golflengte van 1310 nm, waardoor de afstand wordt vergroot tot 20 km door het vermogen te optimaliseren. Het vult de kloof tussen 10 km en 40 km en is geschikt voor toegangslagen tot metronetwerken en inter-campusverbindingen. Het kan samenwerken met modules van 10 km, wat een hoge flexibiliteit biedt.
Specificatie voor 40 km (10GBASE-ER): het belangrijkste werkpaard voor de lange- afstanden
Dit is een standaard langeafstandsspecificatie- met een transmissieafstand van 40 km. Het maakt gebruik van de golflengte van 1550 nm (die minder verlies kent), waardoor het geschikt is voor backbone-lagen van metronetwerken en inter-regionale verbindingen. Het vereist doorgaans geen extra optische versterkingsapparatuur, kost minder dan 80 km modules en is de eerste keuze voor transmissie over lange- afstanden.
Specificatie voor 80 km (10GBASE-ZR): de maximale standaardoptie voor lange afstanden-
Dit is de standaardspecificatie voor de langste afstand voor 10G single-modus, met een transmissie van 80 km. Het maakt gebruik van de golflengte van 1550 nm en stelt zeer hoge hardwarevereisten. Het is geschikt voor speciale scenario's zoals inter-stadsverbindingen of backhaul van externe basisstations. De kosten zijn hoog en het stroomverbruik is aanzienlijk, dus dit mag niet onnodig worden gekozen voor routinescenario's.
III. De vaak-over het hoofd geziene specificatie van 2 km: een kosteneffectieve-effectieve keuze voor korte enkele-moduskoppelingen
Veel mensen vragen zich af of er een optie van 2 km bestaat voor 10G single-modus. Het antwoord is ja. Het maakt geen deel uit van de IEEE 802.3ae-basisstandaard, maar is gebaseerd op de 10GBASE-LRL-specificatie binnen de IEEE 802.3aq-standaard. Dit wordt gewoonlijk de 10G SFP+ 2km single-mode-module genoemd, een optie met een hoge-waarde voor korte-afstandsscenario's.
Deze module gebruikt doorgaans de golflengte van 1310 nm en beschikt voornamelijk over een LC-duplexinterface. Vergeleken met LR-modules van 10 km heeft het een lager zendvermogen en lagere gevoeligheidseisen, wat resulteert in een kostenbesparing van 10%-30%. Het behoudt de anti-interferentievoordelen van de enkele- modus en vult de afstandskloof tussen 300 meter (multimodus) en 10 km (single modus).
De toepassingsscenario's omvatten cross{0}}rackbekabeling in datacenters en campusinterconnecties op korte- afstanden. Vergeleken met multimode-modules zendt hij verder uit en is hij sterker bestand tegen interferentie. Vergeleken met modules van 10 km zijn de kosten en het energieverbruik lager. Compatibele modules van 2 km kunnen samenwerken met modules van 10 km. Geef bij aankoop prioriteit aan producten met het label 10GBASE-LRL om compatibiliteit te garanderen.
IV. Belangrijke overwegingen bij het selecteren van 10G optische modules met enkele- modus
Bij de selectie moet uitgebreid rekening worden gehouden met het scenario, de kosten en de compatibiliteit. Let op de volgende 5 belangrijke punten:
Kies afstand op basis van behoeften, vermijd ‘langer is beter’
Het blindelings kiezen voor modules met langere- afstanden verhoogt de kosten en kan mogelijk signaaloverbelasting veroorzaken. Meet nauwkeurig de afstand, reserveer een marge van 10%-20% voor linkverlies. Kies 2 km LRL voor afstanden onder de 2 km, 10 km LR voor minder dan 10 km, 40 km ER voor 20-40 km, en overweeg alleen 80 km ZR voor afstanden groter dan 40 km.
Zorg ervoor dat het vezeltype overeenkomt om incompatibiliteit te voorkomen
Moet worden gebruikt met OS2 single- glasvezel. Vermijd strikt het mengen met multimode glasvezel, omdat dit transmissiefouten veroorzaakt. Volg tijdens de implementatie de standaard bekabelingspraktijken en minimaliseer glasvezelbochten en connectoren om verbindingsverlies te verminderen.
Besteed aandacht aan de naleving van standaarden
Geef voor reguliere specificaties prioriteit aan producten die voldoen aan de IEEE-normen, zodat compatibiliteit met de belangrijkste apparatuurmerken wordt gegarandeerd. Vermijd niet-standaard modules van een ander- merk om toekomstige onderhoudsproblemen te verminderen.
Weeg kosten en prestaties af
Minder dan of gelijk aan 300 m: geef prioriteit aan 10G SR multimode-modules (lagere kosten).
300 m-2 km (met zorgen over interferentie): Kies 2 km LRL.
Binnen 10 km: Kies 10 km LR.
Lange afstanden: kies indien nodig 40 km ER of 80 km ZR.
Industriële scenario's: Kies uitgebreide temperatuurmodellen.
Binnenscenario's: Kies commerciële kwaliteit.
Zorg voor een goede afstemming van het optische vermogen
Wanneer u modules met verschillende specificaties met elkaar verbindt, controleer dan vooraf het optische vermogen. Als het vermogen te hoog is, voegt u een verzwakker toe om ervoor te zorgen dat het ontvangen vermogen binnen het gevoeligheidsbereik van de ontvanger valt, waardoor verliesloze pakketoverdracht wordt gegarandeerd.
V. Conclusie: Geschiktheid is cruciaal
De vier reguliere specificaties voor10G optische modules met enkele-modus– 10 km, 20 km, 40 km en 80 km – dekken de overgrote meerderheid van de scenario's, waarbij de LRL van 2 km het gat op de korte- afstand opvult. Het kernprincipe van selectie is om het scenario aan te passen, de afstand op één lijn te brengen en de kosten in evenwicht te brengen. Het verwerpen van de misvatting dat “grotere afstanden beter zijn” is cruciaal voor het selecteren van de juiste module, het garanderen van netwerkstabiliteit en het beheersen van de kosten.
