Kern van RF-signaal-naar-glasvezeltransmissie: een volledige uitleg van het principe van analoog signaal-naar-glasvezelconversie
Heeft u bij scenario's voor de overdracht van RF-signalen (radiofrequentie) vaak last van deze problemen: ernstige signaalverzwakking na verzending over lange- afstanden, signaalvervorming veroorzaakt door elektromagnetische interferentie, en omvangrijke en dure kabelbedrading? Of het nu gaat om communicatiebasisstations, radioastronomieapparatuur, industriële besturing of radio- en televisiesystemen, de stabiele transmissie van RF-signalen is een kernbehoefte-en RF-signaal-naar-glasvezeltransmissietechnologie is de sleutel tot het oplossen van deze pijnpunten. Vandaag zullen we in het algemeen de kernlogica ontleden: hoe analoge RF-signalen worden omgezet in glasvezelsignalen om interferentie-vrije, lange-afstands- en hi--transmissie te bereiken.
Ten eerste is het noodzakelijk om een kernuitgangspunt te verduidelijken: glasvezeltransmissie transporteert optische signalen, terwijl onze RF-signalen analoge elektrische signalen zijn, en de twee zijn niet direct compatibel. Daarom is de essentie van de conversie van analoog signaal naar glasvezel het voltooien van twee conversies: 'analoog elektrisch signaal → optisch signaal → analoog elektrisch signaal', en vervolgens een efficiënte signaaloverdracht realiseren via de lage-verlies- en -interferentie-eigenschappen van optische vezels-, wat ook de belangrijkste werklogica is van onze RF-signaal-naar-glasvezelproducten. Het hele proces is hoofdzakelijk verdeeld in 5 belangrijke stappen, die elk de kwaliteit van de signaaloverdracht bepalen. Wij leggen ze gedetailleerd uit in combinatie met het daadwerkelijke ontwerp van het product.
Stap 1: Voorverwerking van analoge RF-signalen - Elimineer interferentie en optimaliseer de signaalkwaliteit
Originele analoge RF-signalen (zoals radiofrequentiesignalen van basisstations en detectiesignalen van radars) worden vaak gemengd met ruis en interferentie. Directe conversie zal leiden tot vervorming van optische signalen en de transmissie-effecten beïnvloeden. Daarom zullen onze producten, voordat ze de conversielink ingaan, eerst de analoge RF-signalen voorbewerken, wat ook de basis is voor het garanderen van transmissiegetrouwheid.
De voorverwerking omvat voornamelijk twee kernbewerkingen: ten eerste signaalversterking, waarbij zwakke RF-signalen worden versterkt tot een sterkte die geschikt is voor conversie via een uiterst nauwkeurige versterker om conversiefouten als gevolg van zwakke signalen te voorkomen; ten tweede, filtering en zuivering, waarbij gebruik wordt gemaakt van een professionele filtermodule om irrelevante ruis- en interferentiesignalen uit te filteren en zuivere, effectieve RF-signalen vast te houden. Onze producten maken gebruik van aangepaste filtertechnologie, die zich nauwkeurig kan aanpassen aan de RF-signaalfrequentieband van 5 MHz tot 6 GHz, waardoor de zuiverheid van de voorverwerkte signalen wordt gegarandeerd en de daaropvolgende conversie wordt voorbereid.

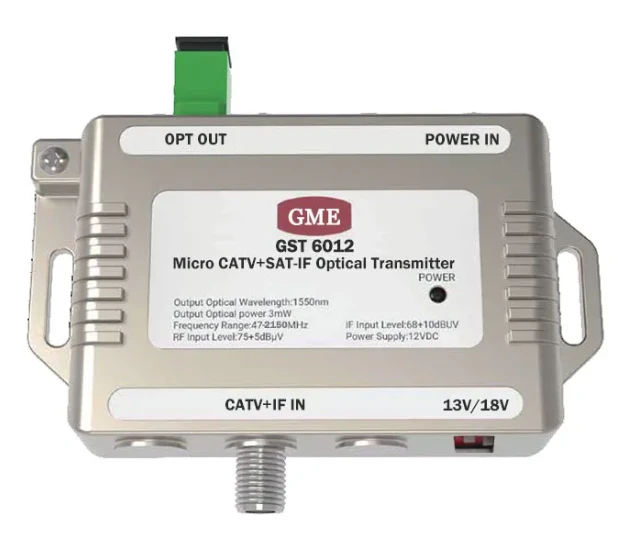

Stap 2: Elektro-Optische conversie (E/O) - Analoge elektrische signalen 'vertalen' naar optische signalen
Dit is de kernstap van het gehele conversieproces en de technische kern van onze producten. Simpel gezegd is het de bedoeling om de voorbewerkte analoge elektrische RF-signalen om te zetten in optische signalen die in optische vezels kunnen worden verzonden via elektro-optische conversie-apparaten-equivalent aan het aanbrengen van een "laag van licht" op de elektrische signalen, waardoor ze transmissie over lange- afstanden kunnen bereiken met de voordelen van optische vezels.
Onze producten maken gebruik van DFB-laserdiodes met hoge{0}}lineariteit als de belangrijkste elektro-optische conversieapparaten, en hun werkingsprincipe is gebaseerd op 'Intensity Modulation (IM)'-technologie: de aandrijfstroom van de laser wordt rechtstreeks gemoduleerd door het elektrische signaal, zodat de intensiteit van het optische uitgangsvermogen synchroon verandert met de amplitude van het analoge RF-signaal-net zoals bij het gebruik van de helderheidsverandering van lichten om de hoogte van geluid te simuleren, komt de intensiteitsverandering van licht volledig overeen met de veranderingswet van het oorspronkelijke RF-signaal, waardoor een nauwkeurige mapping van "elektrisch signaal → optisch signaal" wordt gerealiseerd. Het voordeel van deze modulatiemethode is een hoge responssnelheid en een kleine signaalvervorming, waardoor de oorspronkelijke kenmerken van analoge RF-signalen maximaal behouden blijven, vooral geschikt voor scenario's met hoge eisen aan signaalgetrouwheid, zoals radioastronomie en satellietcommunicatie.
Tegelijkertijd hebben onze producten een ingebouwde-functie voor temperatuurcompensatie, die de impact van veranderingen in de omgevingstemperatuur op de laser effectief kan compenseren, waardoor de stabiliteit van optische signalen wordt gegarandeerd. Zelfs in extreme omgevingen van -40 graden tot +70 graden kan de elektro-optische conversie stabiel worden voltooid.
Stap 3: Glasvezeltransmissie - Een storing-Vrij, laag-verlies "Signaalkanaal"
Na de elektro-optische conversie wordt het optische signaal in de vezelkern gekoppeld en begint de transmissie over lange- afstanden. Het voordeel van deze stap is dat de kern van glasvezeltransmissie verschilt van traditionele kabeltransmissie: optische vezels gebruiken het principe van totale reflectie van licht om te voorkomen dat het optische signaal zich binnen de vezelkern voortplant. De brekingsindex van de vezelkern is iets hoger dan die van de bekleding, waardoor het optische signaal niet lekt en een efficiënte transmissie wordt gerealiseerd.
Vergeleken met traditionele coaxkabels heeft glasvezeltransmissie drie onvervangbare voordelen, die ook de sleutel zijn voor onze producten om de pijnpunten van klanten op te lossen: ten eerste, weinig verlies. In de 1550 nm-band bedraagt het transmissieverlies van optische vezels slechts ongeveer 0,2 dB/km, wat veel lager is dan het verlies van coaxkabels, dat vaak enkele dB/m bedraagt. Zelfs als het signaal over tientallen of zelfs honderden kilometers wordt uitgezonden, zal het niet significant worden verzwakt; ten tweede, sterke anti-interferentie. Optische vezel is een diëlektrisch materiaal dat volledig immuun is voor elektromagnetische interferentie (EMI) en radiofrequentie-interferentie, vooral geschikt voor zware interferentieomgevingen zoals de industrie en het leger; derde, lichtgewicht. De diameter van een enkele optische vezel bedraagt slechts 125 micron, wat veel lichter is dan coaxkabels, waardoor de moeilijkheidsgraad en de kosten van bedrading aanzienlijk worden verminderd.
Onze producten zijn compatibel met SM28 single- optische glasvezel en ondersteunen Wavelength Division Multiplexing (WDM)-technologie, waarmee multi-kanaals RF-signaaloverdracht via één enkele optische vezel kan worden gerealiseerd, waardoor de transmissie-efficiëntie verder wordt verbeterd, de bedradingskosten worden verlaagd en de toepassing kan worden aangepast aan de behoeften van multi- scenario's.

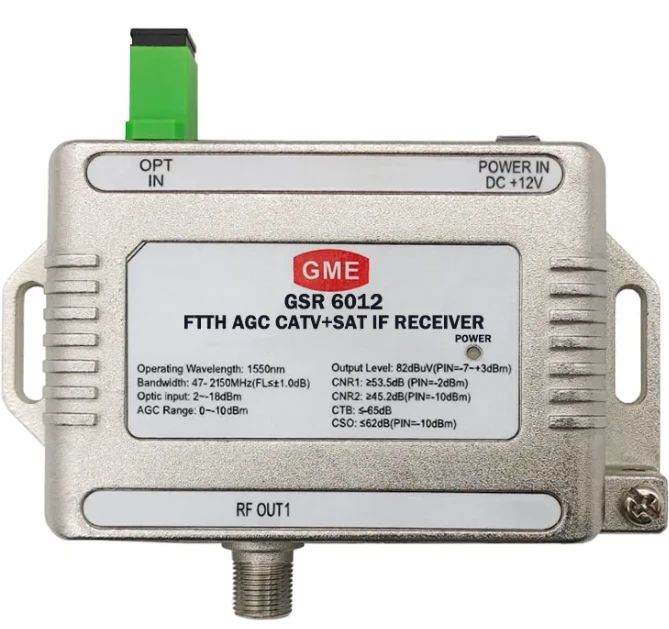

Stap 4: Foto-elektrische conversie (O/E) - "Herstel" optische signalen naar analoge elektrische signalen
Wanneer het optische signaal de ontvangende kant bereikt, moet het door middel van foto-elektrische conversie terug worden omgezet naar het originele analoge elektrische RF-signaal, zodat het kan worden herkend en gebruikt door eindapparatuur (zoals basisstations, radars en beeldschermen). Deze stap is het omgekeerde proces van elektro-optische conversie, waarbij ook apparaten met hoge-precisie nodig zijn om de kwaliteit van de restauratie te garanderen.
Onze producten gebruiken hoog-gevoelige fotodetectoren (PIN-fotodiodes of lawinefotodiodes APD) als kernconversieapparaten. Hun functie is het omzetten van de intensiteitsverandering van optische signalen in overeenkomstige elektrische signalen (foto-gegenereerde stroom).-Hoe sterker het optische vermogen, hoe groter de gegenereerde stroom, wat volledig overeenkomt met de signaalveranderingswet van het zendende uiteinde. Het geconverteerde elektrische signaal wordt verder versterkt door een versterker met lage-ruis om ervoor te zorgen dat de signaalsterkte voldoet aan de eisen van eindapparatuur, en tegelijkertijd ruisonderdrukking te onderdrukken om vervorming van het herstelde signaal te voorkomen.
Stap 5: Signaalpost-Verwerking - Nauwkeurig herstel om aan te passen aan terminalbehoeften
Na de foto-elektrische conversie moet het analoge elektrische RF-signaal de laatste na-verwerkingsstap doorlopen voordat het echt in gebruik kan worden genomen. De na-verwerking omvat voornamelijk signaalvorming en versterkingskalibratie: de vormgevingsmodule corrigeert kleine vervormingen die kunnen optreden tijdens de signaaloverdracht om ervoor te zorgen dat de signaalgolfvorm volledig consistent is met het originele signaal; de versterkingskalibratiemodule past de signaalversterking aan het bereik aan dat is aangepast aan de eindapparatuur om apparatuurstoringen veroorzaakt door overmatige of onvoldoende signaalsterkte te voorkomen.
Onze producten ondersteunen Automatic Gain Control (AGC), waarmee de versterkingsparameters automatisch kunnen worden aangepast op basis van de transmissieafstand en signaalsterkte, zonder handmatige tussenkomst, waardoor het gebruiksgemak aanzienlijk wordt verbeterd en de stabiliteit en consistentie van signalen op lange termijn wordt gegarandeerd.
Waarom kiezen voor onze RF-signaal-naar-glasvezelproducten?
Als u het principe van analoge signaal-naar-glasvezelconversie begrijpt, is het niet moeilijk te ontdekken dat elke stap van het conversieproces afhankelijk is van zeer-precieze apparaten en een geoptimaliseerd ontwerp- en dit is de kern van het concurrentievermogen van onze producten. Samenvattend komen onze voordelen tot uiting in drie aspecten:
High{0}}Fidelity-transmissie: door gebruik te maken van lasers en fotodetectoren met hoge-lineariteit, gecombineerd met nauwkeurige filtering en versterkingsregeling, kan het valse-vrije dynamische bereik 100dBm/H2/3 bereiken, waardoor het behoud van de oorspronkelijke kenmerken van analoge RF-signalen wordt gemaximaliseerd en vervorming wordt vermeden;
Stabiliteit en betrouwbaarheid: Ingebouwde-in temperatuurcompensatie en automatische versterkingsregelingsfuncties, aangepast aan een breed temperatuurbereik en complexe omgevingen, ondersteunt lange- transmissie over lange afstanden tot 20 km zonder repeaters, met verlies van minder dan 0,4 dB/km, en voldoet aan de zware eisen van verschillende scenario's zoals de industrie, communicatie en het leger;
Flexibel aanpassingsvermogen: bestrijkt een frequentiebereik van 5 MHz tot 6 GHz, ondersteunt single{2}}mode glasvezel- en WDM-technologie en biedt op maat gemaakte oplossingen volgens de behoeften van de klant, aangepast aan verschillende toepassingsscenario's zoals 5G-basisstations, radiotelescopen, radio en televisie en radars.
Of u nu het probleem van de verzwakking van de RF-signaaloverdracht over lange afstanden wilt oplossen of het probleem van elektromagnetische interferentie wilt oplossen, de analoge signaal-naar-glasvezeltechnologie is de optimale oplossing-en onze RF-signaal-naar-glasvezelproducten zijn volwassen oplossingen die dit principe implementeren en u helpen een efficiënte, stabiele en goedkope- signaaloverdracht te realiseren.
Als uw project te maken heeft met uitdagingen op het gebied van RF-signaaloverdracht en u wilt weten hoe onze producten zich kunnen aanpassen aan uw specifieke behoeften, neem dan contact met ons op voor gedetailleerde technische oplossingen en productparameters, en laat ons professionele technologie gebruiken om uw signaaloverdracht te begeleiden.
