DeSAT-IF optische zenderis professionele apparatuur die speciaal is ontworpen voor de glasvezeltransmissie van satelliet-middenfrequentiesignalen. Het zet hoog-signalen (950-2600 MHz) die door satellietantennes worden ontvangen, om in optische signalen, waardoor transmissie van hoge-kwaliteit over lange- afstanden via single- glasvezel mogelijk wordt. Dit soort apparatuur speelt een cruciale rol in moderne communicatienetwerken. Vooral met de wijdverspreide adoptie van triple{9}}play-diensten en FTTH is de SAT-IF optische zender, bekend om zijn uitstekende prestaties, een onmisbare transmissieoplossing geworden op gebieden als CATV en satellietcommunicatie.
Prestatievoordelen
Uitzonderlijk hoge-frequentiebandbreedteprestaties
SAT-IF optische zenders ondersteunen een extreem breed frequentiebereik. Typische modellen bestrijken meerdere banden, zoals 45-1000 MHz en 950-2150 MHz en 45-2400 MHz, waarbij sommige geavanceerde producten zelfs breedbandwerking tot 50-3000 MHz ondersteunen. Dankzij deze breedbandeigenschap kunnen ze gelijktijdig CATV-uitzendsignalen en SAT-IF-satellietsignalen verzenden, waardoor wordt voldaan aan de vraag naar gelijktijdige transmissie van meerdere diensten.
Uitstekende lineariteit en transmissiestatistieken
Door gebruik te maken van coaxiale miniatuurlasers van DFB en versterkingscircuits met hoge-lineariteit,SAT-IF optische zendersleveren uitstekende transmissieprestaties. Typische parameters zijn onder meer:
- Carrier-tot-Ruisverhouding (CNR) Groter dan of gelijk aan 52dB
- Composiet tweede orde (CSO) Groter dan of gelijk aan 65 dB
- Composite Triple Beat (CTB) Groter dan of gelijk aan 62 dB
- Responsvlakheid binnen ±1dB
Deze statistieken zorgen ervoor dat de signaalintegriteit behouden blijft, zelfs na verzending over lange- afstanden.
Flexibele configuratie en hoge betrouwbaarheid
SAT-IF optische zenders bieden meerdere configuratieopties:
Optionele optische golflengten: 1310 nm, 1550 nm of CWDM-golflengten.
Instelbaar optisch uitgangsvermogen: Variërend van 2mW tot 30mW.
Dubbele redundante voedingen: Ondersteunt hot-swapping, waardoor de systeembetrouwbaarheid wordt verbeterd.
Instelbare SBS-onderdrukking: Veld-instelbaar SBS-onderdrukkingsvermogen, groter dan 17 dBm.
Aanpassingsvermogen aan de omgeving en transmissieafstand
Ze zijn gehuisvest in een gegoten behuizing van een aluminiumlegering- voor een effectieve warmteafvoer. Ze zijn verkrijgbaar in zowel desktop- als rack--configuraties voor montage. Wat de transmissieafstand betreft, ondersteunt de standaarduitrusting verbindingen tot 60 kilometer. Sommige technologieën van militaire-kwaliteit ondersteunen zelfs onmiddellijke routewisseling, waarbij automatisch wordt overgeschakeld naar een back-uppad bij het uitvallen van een kritieke communicatieverbinding.
Toepassingsscenario's
Telecommunicatienetwerken en Triple-Play-services

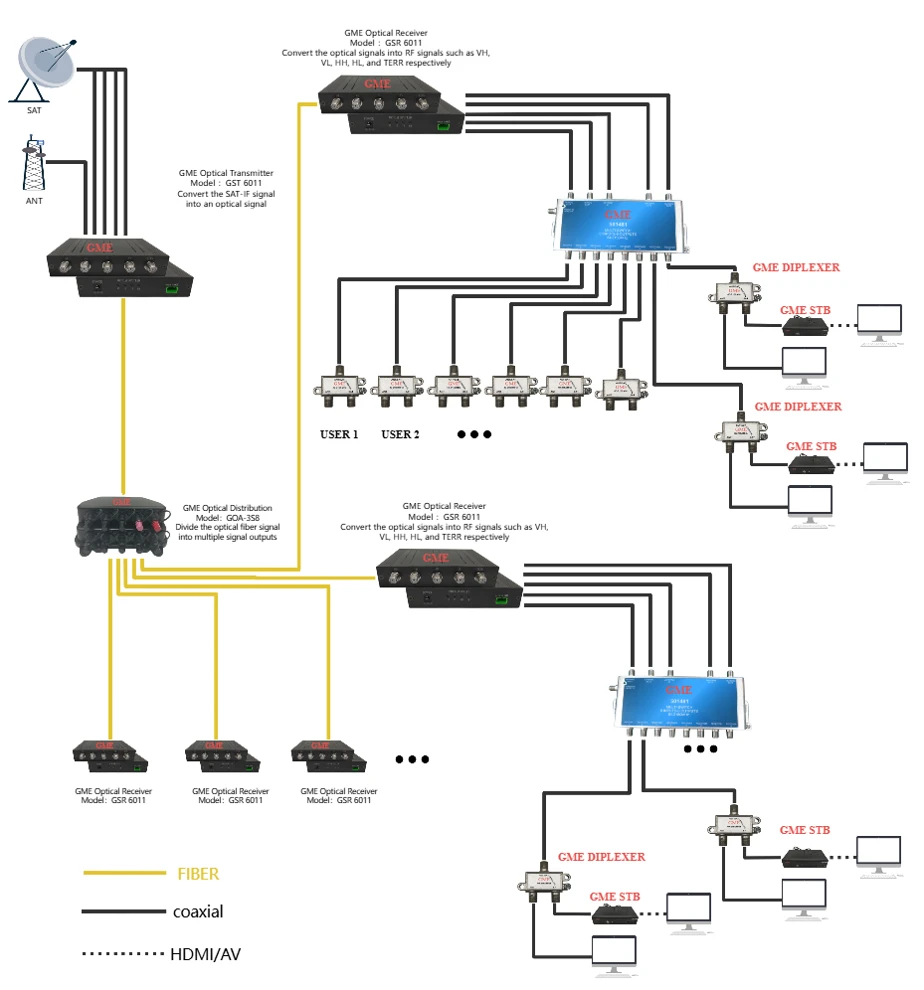

In FTTH-netwerken wordt de SAT-IF optische zender gebruikt voor de uniforme transmissie van CATV-signalen en satelliet-tv-signalen. Het ondersteunt triple{2}}play-applicaties, die tegelijkertijd tv-uitzendingen, breedbanddata en spraaksignalen kunnen verzenden, waardoor het een kerncomponent is in moderne wooncomplexen en tv-systemen van hotelgroepen.
Satellietcommunicatiesystemen
Bij satellietcommunicatie wordt deSAT-IF optische zenderwordt gebruikt voor L-band uplink/downlink glasvezelverbindingen, met name voor de verbinding tussen het satellietgrondstation en de binnenunit. Het maakt de transparante transmissie mogelijk van de volledige L--band analoge satellietsignalen ontvangen door de antenne-LNB via glasvezel, ter vervanging van traditionele coaxiale kabeloplossingen.
Professionele en speciale omgevingstoepassingen
Zee-schepen met satellietdistributiesystemen voor glasvezel
Redundante ringarchitecturen
Militaire-civiele communicatieradarsignaaloverdracht
DWDM-knooppuntsegmentatie
Deze toepassingsscenario's maken volledig gebruik van de voordelen van glasvezeltransmissie: weerstand tegen elektromagnetische interferentie, bliksembeveiliging en verbeterde beveiliging.
Defensie- en militaire toepassingen
In de militaire sector worden vergelijkbare SAT-technologieën gebruikt in trainingssystemen, zoals Multiple Integrated Laser Engagement Systems, die trainingsoplossingen met infrarood en zichtbare dubbele- bundels bieden. Digitale middenfrequentietechnologie biedt cruciale veerkracht voor defensiecommunicatie.
Samenvatting
De SAT-IF optische zender, die gebruik maakt van zijn grote bandbreedte, hoge lineariteit, lange transmissieafstand en superieure signaalkwaliteit, is een onmisbaar onderdeel geworden van moderne communicatienetwerken. Of het nu gaat om civiele communicatienetwerken of professionele satellietcommunicatiesystemen, het biedt betrouwbare en efficiënte oplossingen voor signaaloverdracht en voldoet aan de groeiende vraag naar hoge- kwaliteit video- en datatransmissie. Met de ontwikkeling van 5G- en IoT-technologieën zullen de flexibele configuratie en robuuste prestaties van de SAT-IF Optical Transmitter zijn blijvende cruciale rol in de toekomstige communicatie-infrastructuur garanderen.
