In moderne breedbandtoegangsnetwerken isFTTH (glasvezel tot thuis)is de dominante implementatieoplossing geworden. Terwijl de vraag van consumenten naar hoge-video, interactieve tv en hoge-snelheidsinternet blijft groeien,AGC CATV-ontvanger (kabeltelevisieontvanger met automatische versterkingsregeling)speelt een steeds crucialere rol binnen FTTH-systemen. Dit artikel biedt een uitgebreid overzicht van de werkingsprincipes, technische voordelen, toepassingsscenario's en trends in de sector van de FTTH AGC CATV-ontvanger-waardoor lezers deze essentiële netwerkcomponent volledig kunnen begrijpen.
Wat is een FTTH AGC CATV-ontvanger?

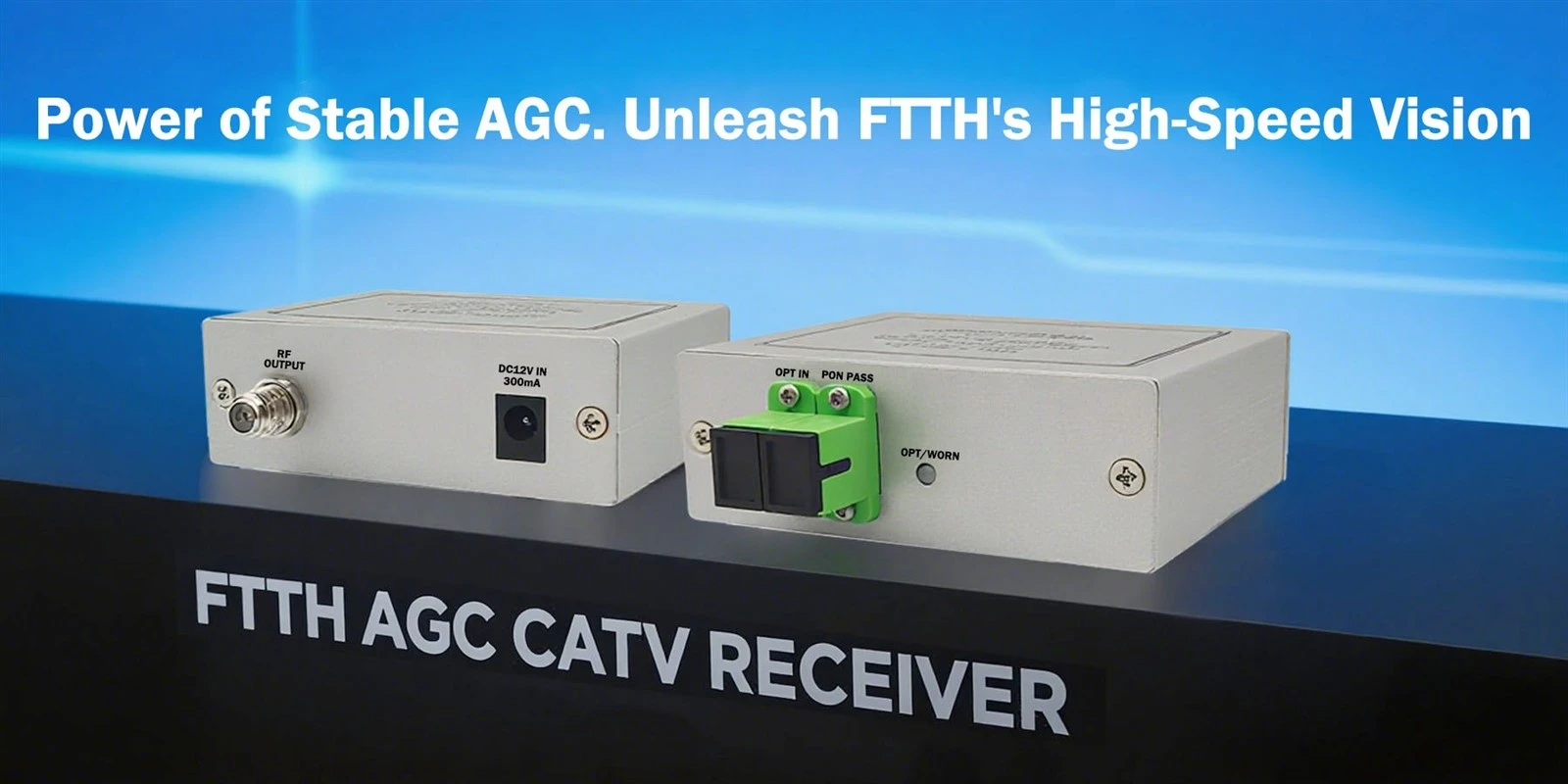

EenFTTH AGC CATV-ontvangeris een gespecialiseerd RF-signaalontvangstapparaat (radiofrequentie), ontworpen voor glasvezel-naar-de-thuisnetwerken. Het zet analoge of digitale CATV-signalen die via optische vezels worden verzonden, weer om in RF-signalen die compatibel zijn met coaxkabeldistributie, waardoor levering aan eind-gebruikersapparaten zoals set- settopboxen en televisies mogelijk wordt.
De term "AGC" staat voorAutomatische versterkingsregeling, een dynamische signaalversterkingstechniek die zorgt voor stabiele uitgangssignaalniveaus-zelfs wanneer het optische ingangsvermogen fluctueert-en daarbij een hoge- videotransmissie behoudt.
Hoe het werkt: een vereenvoudigd overzicht
Optische signaalontvangst: Het apparaat ontvangt stroomafwaartse optische CATV-signalen (meestal met een golflengte van 1550 nm) via standaard glasvezelinterfaces zoals SC/APC van een OLT (Optical Line Terminal) of optisch distributiepunt.
Opto-Elektronische conversie: Een geïntegreerde PIN- of APD-fotodetector zet het optische signaal om in een elektrisch signaal.
AGC-verwerking: Het automatische versterkingsregelcircuit past de versterkerversterking dynamisch aan op basis van binnenkomend optisch vermogen, waardoor het RF-uitgangsniveau binnen standaardbereiken wordt gestabiliseerd (bijv. 75 ± 3 dBμV).
RF-uitvoer: Het verwerkte RF-signaal wordt via een F-type connector geleverd aan het coaxiale distributienetwerk van de gebruiker- thuis.
Waarom is AGC zo cruciaal?
Bij FTTH-implementaties in de echte{0}}wereld kunnen variaties in de lengte van de glasvezelverbinding, de splitsingsverhoudingen en de omgevingstemperatuur aanzienlijke verschillen veroorzaken in het ontvangen optische vermogen tussen gebruikerseindpunten. Zonder AGC:
Laag optisch vermogen→ Verminderde signaal-tot-ruisverhouding → Videosneeuw of pixelvorming;
Hoog optisch vermogen→ Versterkerverzadiging → Signaalvervorming en intermodulatie-interferentie.
Een CATV-ontvanger met AGC-compenseert deze schommelingen automatisch,waardoor de robuustheid van het systeem aanzienlijk wordt verbeterd en een consistente gebruikerservaring wordt gegarandeerd-vooral essentieel in grote-gesplitste PON-netwerken (bijvoorbeeld 1:64 of hoger).
Belangrijkste technische specificaties en selectiecriteria
| Parameter | Typische waarde/bereik | Opmerkingen |
|---|---|---|
| Ingangsgolflengte | 1550 nm | Compatibel met EDFA-versterkers |
| Optisch ingangsvermogensbereik | -10 tot +2 dBm (effectief bereik van AGC) | Een groter bereik heeft de voorkeur |
| RF-uitgangsniveau | 75 ± 3 dBµV | Voldoet aan normen zoals GY/T 106-1999 |
| Frequentiebereik | 47–862 MHz of 54–1002 MHz | Ondersteunt het volledige CATV-kanaalspectrum |
| C/N (vervoerder-naar-ruisverhouding) | Groter dan of gelijk aan 50 dB | Belangrijke indicator voor signaalkwaliteit |
| CSO/CTB | Minder dan of gelijk aan -65 dBc | Meet niet-lineaire vervorming |
Geef bij het selecteren van een ontvanger prioriteit aan het dynamische bereik van AGC, vlakheid van de uitvoer, betrouwbaarheid en ondersteuning voor protocollen voor beheer op afstand (bijv. SNMP of TR-069).
Toepassingsscenario's
Triple-Speel FTTH-netwerken: Gelijktijdig leveren van data-, spraak- en CATV-diensten;
Upgrades voor HFC-netwerkvervezeling: Vervanging van oudere coaxiale versterkers om de bandbreedte en dekking te vergroten;
Nieuwe residentiële ontwikkelingen / slimme gemeenschappen: Standaard geïmplementeerd in-huisafsluiteenheden;
Hotels, appartementencomplexen (MDU's): Gecentraliseerde implementatie verlaagt de operationele kosten.
Industrietrends en toekomstperspectieven
Evolutie richting DOCSIS 4.0 en 10G-PON: Ontvangers moeten hogere bandbreedtes en geavanceerde modulatieschema's ondersteunen;
Intelligent beheer op afstand: Integratie met IoT-modules voor realtime- statusrapportage en voorspellend onderhoud;
Miniaturisatie en laag stroomverbruik: Voldoen aan eisen op het gebied van esthetiek en energie-efficiëntie in woonomgevingen;
Ondersteuning voor 4K/8K Ultra-HD-uitzendingen: Vereist verbeterde C/N-verhoudingen en lineariteitsprestaties.
