Dit artikel biedt een -diepgaande verkenning van de kernrol van EDFA in CATV FTTH-netwerken-het verbeteren van het optische signaalvermogen om transmissie over lange-afstanden te realiseren-en introduceert hoe geïntegreerde CATV+SAT IF-ontvangers met geavanceerde AGC-, CWDM- en ultra-low-noise-technologieën dienen als belangrijke componenten voor het optimaliseren van de netwerkprestaties.
Bij het bouwen van efficiënte, stabiele CATV- (kabeltelevisie) FTTH- (glasvezel-naar-de-thuisnetwerken die enorme hoeveelheden gegevens en hoge- videotransmissie kunnen ondersteunen, spelen optische versterkers een cruciale rol. Onder hen is de EDFA (Erbium-Doped Fiber Amplifier) een van de meest essentiële optische versterkingsapparaten. Wat is precies het primaire doel van EDFA in CATV FTTH-netwerken, en hoe werkt het samen met ontvangstapparatuur van de volgende-generatie? Dit artikel biedt een gedetailleerde analyse.
ZAT-TERR OVER VEZEL
De kernfunctie van EDFA in CATV FTTH-netwerken: optische signaalrelais en versterking
Simpel gezegd is het belangrijkste doel van EDFA het direct versterken van optische signalen, het compenseren van verliezen tijdens glasvezeltransmissie en het aanzienlijk vergroten van het signaalbereik.
In een FTTH-netwerk worden optische signalen verzonden vanaf het kopstation van de operator en moeten ze lange afstanden afleggen om de huizen van gebruikers te bereiken. Hoewel glasvezel inherent weinig verliezen vertoont, neemt het optische vermogen onvermijdelijk af naarmate de afstand groter wordt. Zodra het signaal voorbij een bepaald punt zwakker wordt, kan het niet langer nauwkeurig worden geïdentificeerd door de ontvanger aan de gebruikerszijde-, wat leidt tot signaalonderbreking of ernstige kwaliteitsvermindering.
Een EDFA fungeert als een "tankstation" langs de glasvezellijn. Het versterkt optische signalen rechtstreeks zonder ze in elektrische signalen om te zetten, waardoor het ongeëvenaarde voordelen biedt:
Hoog uitgangsvermogen: Geschikt voor het gelijktijdig versterken van meerdere golflengten, ter ondersteuning van een groot aantal gebruikers.
Transparante transmissie: Formaat- en tarief-onafhankelijk, waardoor een sterke compatibiliteit wordt gegarandeerd.
Laag geluidsniveau: Uitstekende ruisprestaties behouden de signaalkwaliteit.
Door EDFA's strategisch in de netwerktrunk in te zetten, kunnen operators CATV-netwerken aanleggen die tientallen of zelfs honderden kilometers bestrijken zonder zich zorgen te hoeven maken over signaalverzwakking.
Beyond EDFA: uitdagingen aan de netwerkrand en belangrijke oplossingen-Hoogwaardige-ontvangers
Hoewel EDFA problemen met trunktransmissie aanpakt, kan het signaal opnieuw verzwakken als gevolg van distributie en verdere transmissie tegen de tijd dat het gebruikerstoegangspunten (bijvoorbeeld gebouwen of huizen) bereikt, en kan het ruis bevatten die door de EDFA wordt geïntroduceerd. In dit stadium is een krachtige FTTH-ontvanger met hoge prestaties essentieel voor hoogwaardige signaalontvangst en -conversie in de 'last mile'.

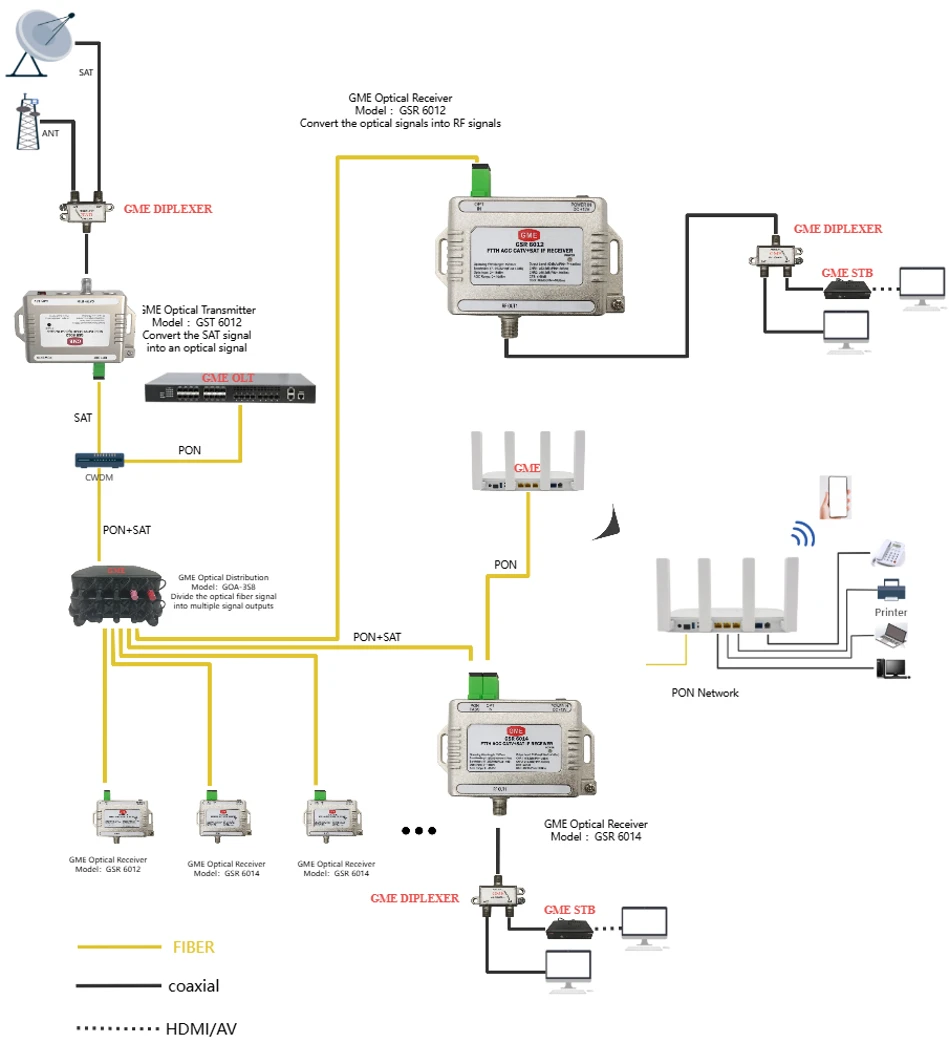

Dit is waar een geïntegreerde AGC CATV+SAT IF RECEIVER (Automatic Gain Control CATV en Satellite IF Receiver) met geavanceerde technologieën in het spel komt. Een ontvanger die is ontworpen voor moderne triple{2}}play-services, zoals een ontvanger met de volgende functies, is van cruciaal belang voor het garanderen van de -gebruikerservaring:
Breedbandondersteuning (45-2150 MHz): Ondersteunt volledig traditionele CATV RF-signalen en satelliet IF (SAT IF) signalen, en voldoet daarmee aan diverse servicetoegangseisen.
Ingebouwde-in optische AGC: Dit dient als een "intelligente verzekering" tegen schommelingen in het optische vermogen. Wanneer het optische ingangsvermogen varieert als gevolg van veranderingen in de omgevingstemperatuur of kleine verbindingsverliezen, past de AGC (Automatic Gain Control) automatisch het uitgangsniveau en de versterking aan om een stabiele en betrouwbare signaaluitvoer te garanderen zonder handmatige tussenkomst, waardoor de operationele kosten aanzienlijk worden verlaagd.
Ultra-technologie met weinig ruis: Maakt gebruik van geavanceerde actieve componenten zoals GaAs-versterkers om ruis te minimaliseren, de Carrier{0}}to-Noise Ratio (CNR) te verbeteren en vooral de prestaties te verbeteren van signalen die worden versterkt door EDFA, waardoor een duidelijkere videokwaliteit wordt geleverd.
Uitstekende lineariteit en vlakheid: Vermindert effectief vervorming, zorgt voor een uniforme signaalsterkte over alle kanalen en voorkomt problemen zoals pixelvorming of onderbrekingen in bepaalde kanalen.
Hoge-lineariteitsfotodetector (PD) + ingebouwde-in CWDM: Door gebruik te maken van CWDM-technologie (Coarse Wavelength Division Multiplexing), kan het signalen van verschillende golflengten ontvangen (bijvoorbeeld 1550 nm CATV-signalen en 1490 nm/1310 nm datasignalen) en hoogwaardige -optische- naar- elektrische conversie uitvoeren via een hoge- lineaire PD, waardoor een schone signaalbron wordt geboden voor backend-verwerking.
Hoog rendementsverlies en enkele-glasvezeltoepassing: Werkt via een single{0}}core single- glasvezel met een hoog retourverlies, waardoor de interferentie van gereflecteerde signalen wordt verminderd en de verbindingsstabiliteit wordt gegarandeerd.
Synergie tussen EDFA en intelligente ontvangers
Samenvattend kan worden gezegd dat het voornaamste doel van EDFA inCATV FTTHnetwerken is bedoeld om externe, efficiënte relaistransmissie van optische signalen met hoge capaciteit- mogelijk te maken, en dient als basis voor het bouwen van brede netwerken. Aan de rand van het netwerk fungeert een geïntegreerde CATV+SAT IF-ontvanger met optische AGC, ultra-low noise, CWDM en andere technologieën als de laatste bewaker die zorgt voor signaallevering van hoge-kwaliteit aan gebruikers. Samen vormen ze de ruggengraat van moderne hoge-snelle, stabiele en betrouwbare glasvezel-optische breedband- en videoservicenetwerken.
Voor netwerkexploitanten en fabrikanten van apparatuur is het selecteren van een ontvanger met hoge-prestaties met de bovenstaande functies een strategische beslissing voor het optimaliseren van de netwerkprestaties, het verbeteren van de gebruikerstevredenheid en het verlagen van de totale operationele kosten.
