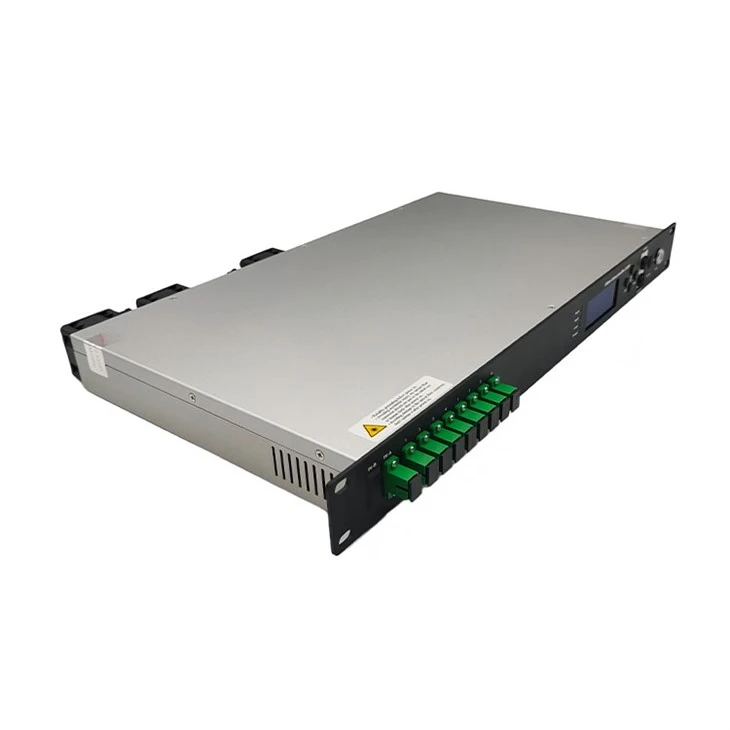

Productoverzicht
De GCA 6051-YZ optische versterker maakt gebruik van de bekende -bekende hoge-prestatie erbium-ytterbium co-gedoteerde dubbel beklede vezels en een geluidsarme pomplaser. Het heeft een betrouwbaar circuitontwerp en een efficiënt ontwerp voor warmteafvoer. Het maximale totale uitgangsvermogen van de hele machine kan +36dBm bereiken en ondersteunt maximaal 32 uitgangen, met optionele optische schakelaar, CWDM en RF-detectie. Het biedt SNMP-protocol netwerkbeheersoftware en WEB-netwerkbeheer, geschikt voor versterkte transmissie van downstream 1550nm optisch signaal in een FTTH-netwerk.

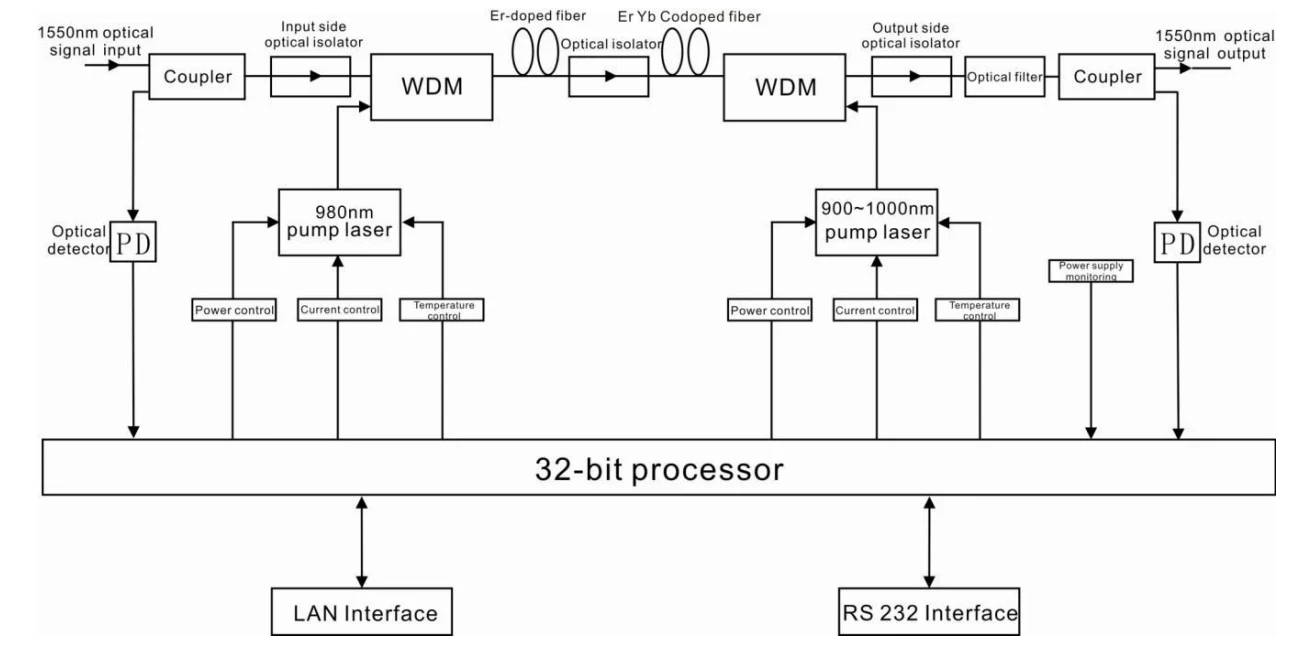

Blokdiagram
Techniekparameter
|
Item |
Eenheid |
Techniekparameters |
Opmerking |
|
|
Operationele bandbreedte |
nm |
1545 - 1565 |
||
|
Optisch ingangsvermogensbereik |
dBm |
-5-+10 |
||
|
Maximaal optisch uitgangsvermogen |
dBm |
36 |
||
|
Stabiliteit van het uitgangsvermogen |
dBm |
±0.5 |
||
|
Lawaai figuur |
dB |
Kleiner dan of gelijk aan 6,0 |
Optisch ingangsvermogen0dBm |
|
|
Terug verlies |
Invoer |
dB |
Groter dan of gelijk aan 45 |
|
|
Uitvoer |
dB |
Groter dan of gelijk aan 45 |
||
|
Type optische connector |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Groter dan of gelijk aan 50 |
Testconditie volgens GT/T 184-2002 |
|
|
C/CTB |
dB |
Groter dan of gelijk aan 63 |
||
|
C/CSO |
dB |
Groter dan of gelijk aan 63 |
||
|
Voedingsspanning |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Stroomverbruik |
W |
Kleiner dan of gelijk aan 65 |
|
|
Bedrijfstemperatuurbereik |
rang |
-10 - +45 |
|
|
Opslagtemperatuurbereik |
rang |
-30 - +70 |
|
|
Maximale relatieve vochtigheid tijdens bedrijf |
% |
Maximaal 95% Geen condensatie |
|
|
Dimensie |
mm |
437(L)×442(W)×44(H) |

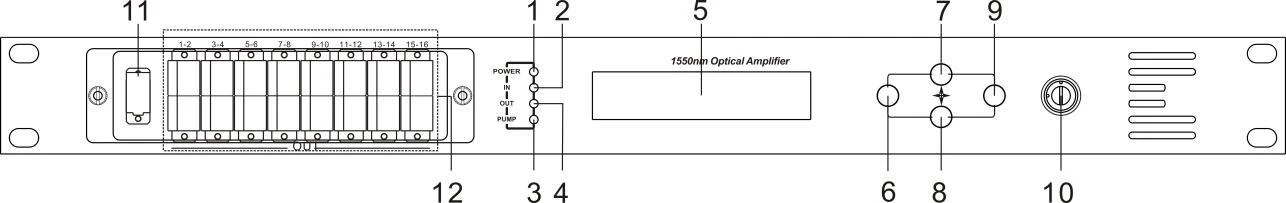

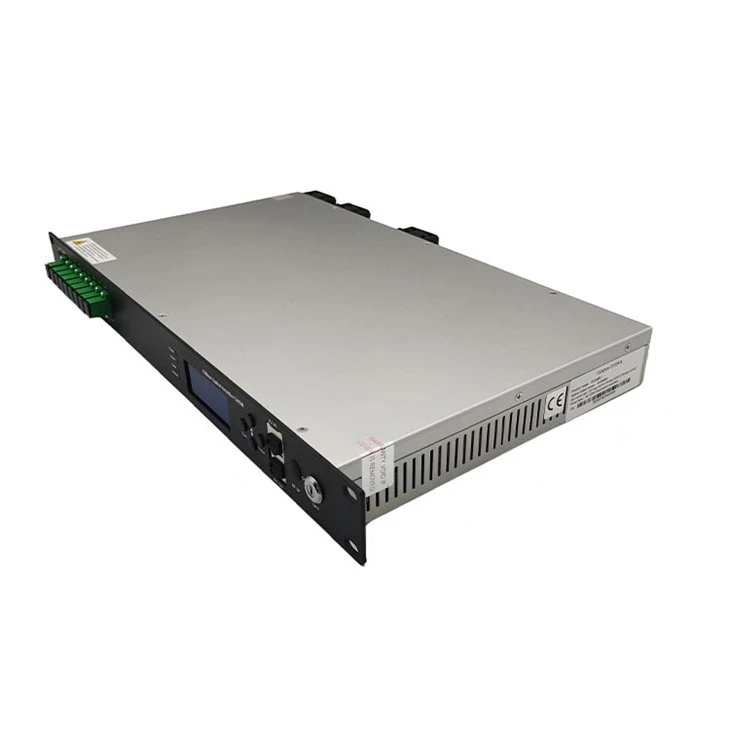

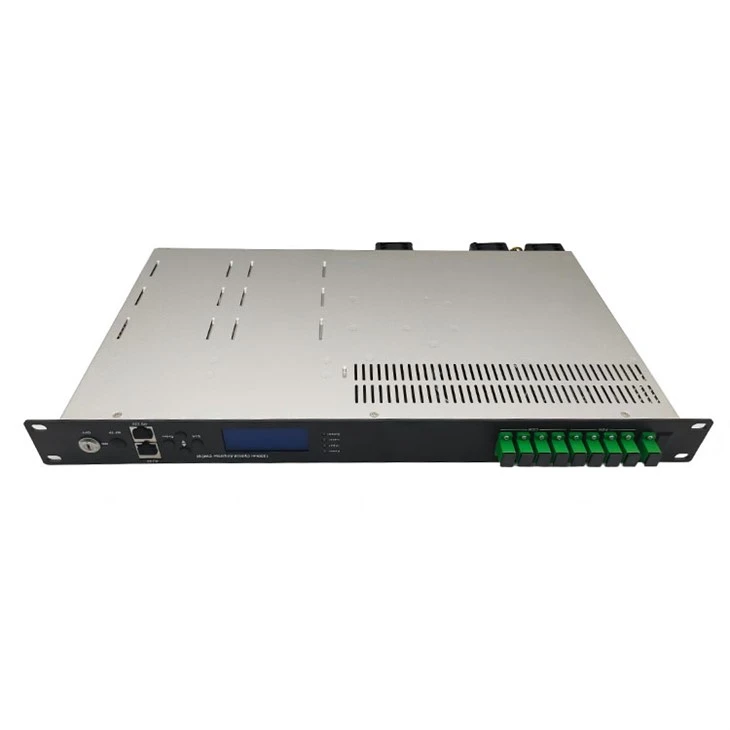

Beschrijving voorpaneel
|
1. Stroomindicator: Eén schakelende voeding werkt – geel; twee schakelende voedingen werken – groen. |
|
2. Indicator voor optisch ingangsvermogen: Dit lampje gaat branden wanneer het optische ingangsvermogen > -10dBm is. |
|
3. Indicator pompwerkstatus: Rood licht betekent dat de pomp niet werkt, maar dat de machineparameters normaal zijn; knipperend rood licht betekent dat de machine kapot is gegaan. Raadpleeg het alarmmenu van het displaymenu. groen licht betekent dat de pomp normaal werkt |
|
4. Indicator voor optisch uitgangsvermogen: dit lampje gaat branden wanneer het optische uitgangsvermogen > +10dBm is. |
|
5. 160×32-punts-matrix LCD-scherm |
|
6. Geef de afsluit- of annuleertoets van het setup-menu weer. |
|
7. Geef de toets omhoog of verhogen van het setup-menu weer. |
|
8. Geef de toets Omlaag of Omlaag van het setup-menu weer. |
|
9. Geef de enter-toets van het setup-menu weer. |
|
10. Schakeltoets pomplaser: "AAN" betekent dat de pomplaser open is en "UIT" betekent dat de pomplaser gesloten is. Zorg ervoor dat de sleutel in de "UIT"-positie staat voordat u het apparaat inschakelt. Nadat u de zelf-test heeft doorstaan, draait u de sleutel naar de "AAN"-positie volgens het weergegeven bericht. |
|
11. Optische signaalingang |
|
12. Optische signaaluitgang |

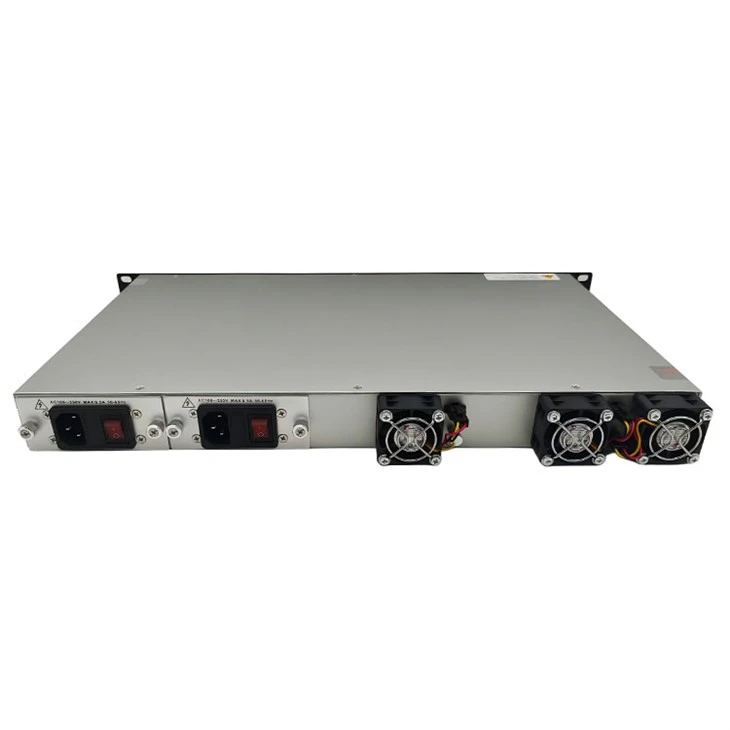

Beschrijving van het achterpaneel
|
1. Ventilatoruitlaat. |
2. RS232-interface. |
|
3. De AC 220V-ingang van voeding 1. |
4. De zekering van voeding 1. |
|
5. De schakelaar van voeding 1. |
6. De AC 220V-ingang van voeding 2. |
|
7. De zekering van voeding 2. |
8. De schakelaar van voeding 2. |
|
9. Massabout van het chassis |
10. LAN-interface |
