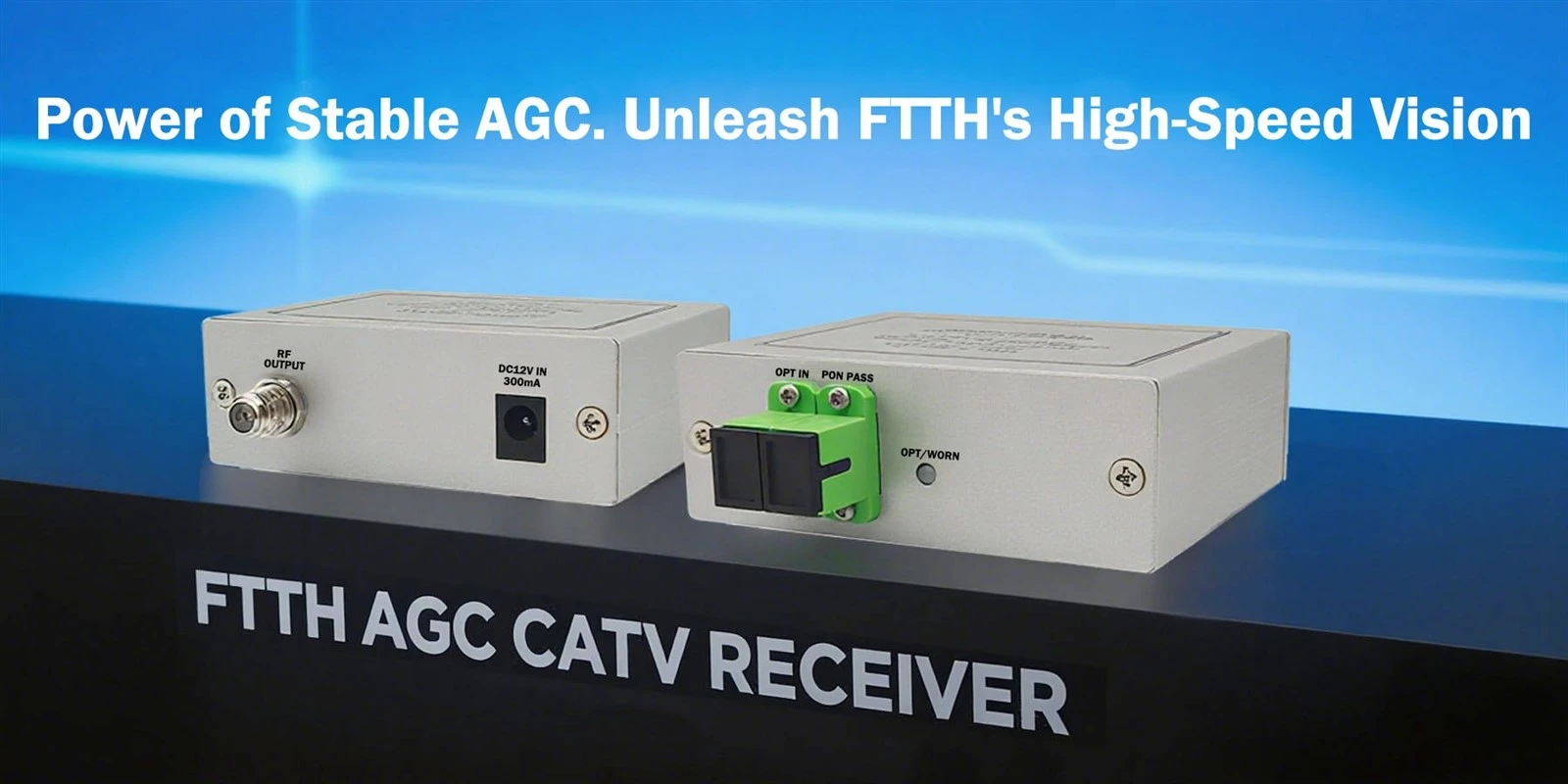

De FTTH AGC CATV-ontvanger is een kernterminalapparaat in moderne glasvezel-naar-de-thuisnetwerken (FTTH), en vervult de dubbele rol van een 'optische signaalvertaler' en een 'signaalstabilisator'. De kernmissie is het efficiënt en betrouwbaar scheiden en omzetten van de samengestelde optische golven-die hoge-internetgegevens en hoogwaardige-televisiesignalen vervoeren die via één enkele vezel worden verzonden-in elektrische signalen die direct kunnen worden gebruikt door standaardapparatuur in het huishouden. Het volgende is een uitgebreide en diepgaande- uiteenzetting van de technische details, werkingsmechanismen en betekenis ervan.
I. Kernfunctie en positionering
In een typisch Triple{0}}Play FTTH-netwerk moet een single drop-glasvezel gelijktijdig verzenden:
Stroomafwaarts gegevenssignaal:Meestal wordt de golflengte van 1490 nm gebruikt voor internettoegang, VoIP, enz.
Stroomopwaarts datasignaal:Meestal wordt de golflengte van 1310 nm gebruikt voor het uploaden van gegevens door gebruikers.
Stroomafwaarts CATV-videosignaal:Meestal wordt de golflengte van 1550 nm gebruikt voor het verzenden van analoge en digitale tv-programma's.
DeFTTH AGC CATV-ontvangeris specifiek verantwoordelijk voor de verwerking van het CATV-videosignaal met een golflengte van 1550 nm. Het haalt dit optische signaal nauwkeurig uit de glasvezel, zet het om in een elektrisch radiofrequentiesignaal (RF) en stuurt het via een coaxkabel naar televisies of set{2}}topboxen. Het is ingebouwd-Automatische versterkingsregeling (AGC)is essentieel om de gebruikerservaring te garanderen. Het compenseert automatisch voor schommelingen in het optische ingangsvermogen die worden veroorzaakt door factoren zoals de afstand van de vezellijn, buiging of veranderingen in de omgevingstemperatuur, waardoor wordt gegarandeerd dat het uitgangsniveau van het RF-signaal naar de tv constant blijft. Dit voorkomt beeldproblemen zoals sneeuw, mozaïekpatronen of onderbrekingen.
II. Diepgaande analyse van belangrijke componenten en technologieën-
1. Optisch front-Eind- en WDM-filter
Precisiefiltering:Het apparaat integreert een hoogwaardig-Wavelength Division Multiplexing (WDM)-filter. De doorlaatkarakteristieken zijn sterk geoptimaliseerd voor de golflengte van 1550 nm, waardoor een nauwkeurige scheiding mogelijk is van het optische CATV-signaal van 1550 nm van de gemengde optische signalen van 1310/1490/1550 nm met zeer laag invoegverlies en overspraak. Het zorgt er ook voor dat de optische signalen van het datakanaal zonder verlies worden doorgegeven (naar de daaropvolgende ONU/optische modem voor verwerking).
Fotodetector (PIN of APD):Dit is het ‘oog’ van de ontvanger. Het zet het gescheiden optische signaal van 1550 nm om in een zwak elektrisch signaal. Voor lange-scenario's met een hoog-vermogensinput kan een Avalanche Photodiode (APD) worden gebruikt vanwege de interne versterking en hogere gevoeligheid.
2. De nauwkeurige werking van het Automatic Gain Control (AGC)-systeem
Het AGC-systeem is het 'intelligente hart' van het hele apparaat en werkt als een continue gesloten-lusfeedback:
Signaaldetectie:Het systeem bewaakt continu het RF-signaalniveau na foto-elektrische conversie en initiële versterking.
Vergelijking en foutgeneratie:Het vergelijkt het gedetecteerde signaalniveau met een vooraf ingesteld, ideaal referentieniveau om een foutwaarde te berekenen.
Dynamische versterkingsaanpassing:Dit foutsignaal stuurt een Variable Gain Amplifier (VGA) aan of regelt de voorspanning van de fotodetector. Als het optische ingangsvermogen afneemt (bijvoorbeeld tot -8 dBm), beveelt de AGC een toename van de versterking. Als het optische ingangsvermogen toeneemt (bijvoorbeeld tot +2 dBm), wordt de versterking dienovereenkomstig verminderd.
Stabiele uitvoer:Door deze dynamische aanpassing kan, ongeacht hoe het optische ingangsvermogen varieert binnen het gespecificeerde brede bereik (bijv. +2 dBm tot -8 dBm), het uiteindelijke RF-uitgangssignaalniveau (bijv. nominaal 65 dBμV) met hoge stabiliteit worden gehandhaafd, doorgaans binnen een fout van ±1 dB. Dit elimineert volledig problemen met de beeldkwaliteit die worden veroorzaakt door signaalfluctuaties.
3. RF-verwerkings- en uitvoermodule
Multi-versterking en egalisatie:Nadat het signaal door de hoofd-AGC wordt bestuurd, gaat het een daaropvolgende RF-versterkingsketen binnen om voldoende uitvoeraandrijfvermogen te bereiken. Geavanceerde modellen kunnen ook omvattenAutomatische hellingcontrole (ASC), dat automatisch de differentiële respons van de vezel op RF-subdraaggolven met verschillende frequenties kan compenseren, waardoor vlakheid over de gehele tv-frequentiebandbreedte (bijvoorbeeld 47-1000 MHz of hoger) wordt gegarandeerd.
Uitgangspoorten en isolatie:Biedt doorgaans 1 tot 4 RF-uitgangspoorten (bijvoorbeeld connectoren van het type F-) met hoge isolatie om interferentie tussen meerdere uitgangen te minimaliseren. De poorten bieden een goede bescherming tegen blikseminslag en elektrostatische ontlading (ESD).
4. Structureel ontwerp en aanpassingsvermogen aan de omgeving
Robuuste behuizing:Wordt vaak gebruikt-behuizing van gegoten aluminiumlegering, die de drie functies vervult: warmteafvoer (efficiënt warmte onttrekken aan interne versterkers), elektromagnetische afscherming (EMI) (voorkomen van externe interferentie en interne signaallekkage) en mechanische bescherming.
Bescherming tegen alle-weersomstandigheden:Modellen voor buiten of binnen/buiten beschikken over een hoge mate van water- en stofdichtheid (bijvoorbeeld IP65-classificatie) en zijn bestand tegen zware omstandigheden zoals strenge kou, hoge temperaturen en hoge luchtvochtigheid, waardoor een betrouwbare werking op lange- termijn wordt gegarandeerd.
Flexibele installatie:Het compacte ontwerp ondersteunt wand-montage, paal-montage of plaatsing op een bureau, en past zich aan verschillende installatiepunten in huis aan (bijvoorbeeld een informatiebox, naast een tv-kast).
III. Beëindig-om-de workflow in een FTTH-netwerk te beëindigen
Signaalinjectie:Het optische CATV-signaal met een golflengte van 1550 nm van het hoofdeinde van de operator wordt gecombineerd met de optische datasignalen van 1490/1310 nm van het centrale kantoor OLT op een externe WDM-combinator of optische versterker. Het gecombineerde signaal wordt via backbone- en distributienetwerkvezels naar de locatie van de abonnee verzonden.
Signaalscheiding:De drop-fiber wordt eerst aangesloten op een optische splitter (indien aanwezig) en vervolgens op de apparatuurruimte van de klant. Hier is de invoerpoort van deFTTH AGC CATV-ontvangerontvangt het gemengde optische signaal. Het interne WDM-filter "stript" eerst het optische CATV-signaal van 1550 nm af en stuurt het naar het CATV-ontvangerpad. De overige 1310/1490nm optische signalen worden via een aparte pigtail naar de Optical Network Unit (ONU) gestuurd voor het verwerken van internet- en spraakdiensten.
Foto-elektrische conversie en stabilisatie:Het gestripte optische signaal van 1550 nm wordt door de fotodetector omgezet in een elektrisch RF-signaal. Het AGC-circuit werkt in realtime- en zorgt ervoor dat zelfs als het optische vermogen enigszins fluctueert als gevolg van weersveranderingen of netwerkverfijning-, de geconverteerde RF-signaalsterkte constant blijft.
Signaalverdeling:Het gestabiliseerde en versterkte RF-signaal van hoge- kwaliteit wordt via coaxkabel naar diverse televisies of set-settopboxen door het hele huis gedistribueerd, zodat gebruikers heldere, flikkervrije- live tv-programma's kunnen bekijken.
IV. Samenvatting van de kernvoordelen en waarde
Ultieme stabiele gebruikerservaring:De AGC-technologie fungeert als een onzichtbare bewaker, die signaalfluctuaties die voor gebruikers niet waarneembaar zijn, perfect neutraliseert en consistent heldere beelden levert.
Hoge bandbreedte en toekomstige compatibiliteit:Ondersteunt RF-bandbreedtes tot 1 GHz of zelfs 1,2 GHz, waardoor voldoende ruimte wordt gereserveerd voor 4K/8K Ultra HD TV, meer interactieve kanalen en toekomstige service-upgrades.
Vereenvoudigde netwerk- en kostenbesparingen:Het verzenden van alle diensten via één enkele glasvezel vermindert de complexiteit van de bekabeling en de operationele kosten voor de operator aanzienlijk. Voor gebruikers bespaart de hoge integratie van het apparaat ruimte en vereenvoudigt de installatie.
Uitzonderlijke betrouwbaarheid en duurzaamheid:Industrieel{0}}ontwerp en volledig afgedichte constructie zorgen voor een 24/7 ononderbroken, stabiele werking met een zeer lange Mean Time Between Failures (MTBF), waardoor de totale eigendomskosten gedurende de levenscyclus worden verlaagd.
Plug-en-play en handig onderhoud:Het apparaat vereist doorgaans geen complexe veldconfiguratie, omdat het uitgangsniveau automatisch wordt gestabiliseerd. Netwerkbewakingssystemen kunnen de status ervan op afstand monitoren via draaggolf of andere middelen, waardoor foutwaarschuwing en lokalisatie worden vergemakkelijkt.
DeFTTH AGC CATV-ontvangeris veel meer dan een eenvoudige "optische-naar-elektrische" converter. Het is een complex subsysteem dat geavanceerde optische filtering, nauwkeurige foto-elektrische conversie, intelligente gesloten-lusregeling en een robuust industrieel ontwerp integreert. Het is een cruciale schakel bij het garanderen van de naadloze levering van videodiensten van hoge-kwaliteit in de "laatste honderd meter" van glasvezel-naar-het-huis, waarbij in stilte wordt gegarandeerd dat miljoenen huishoudens kunnen genieten van stabiele, heldere en rijke televisie-uitzendingen. Het is een onmisbaar intelligent eindapparaat in moderne volledig optische toegangsnetwerken.
