Invoering:
Optische ontvanger is voor digitale televisie, vezel naar het huis . Deze machine neemt de optische ontvangstbuis met hoge gevoeligheid aan . flexibele applicatie -integratie, toepassing van vezels op het thuisnetwerk .
Het is ingebouwd in CWDM, geschikt voor een single-vezel drievoudige golflengtesysteem, CATV Bedieningsgolflengte 1550nm, pass golflengte 1270/1310/1490/1577NM, kan de ONU van EPON, GPON . xg (s) pon gemakkelijk verbinden
- Tot 20 km transmissieafstand
- Extra lage ruis
- Breed dynamisch ontvangen optische vermogensbereik: binnen pin =-16, mer groter dan of gelijk aan 36DB
- Toepasselijk XG (S) PON, GPON, EPON, compatibel met elke FTTX PON -technologie
- Kan een groot aantal optische stroomresource opslaan, de netwerkconfiguratiekosten aanzienlijk verlagen
- Binnen 47 ~ 1000MHz bandbreedte, allemaal met een uitstekende vlakheidsfunctie (FL minder dan of gelijk aan ± 1dB)
- Metal Case, bieden beveiligingsbeveiliging voor opto -elektronische gevoelige apparaten
- Hoog outputniveau, kan door veel gebruikers worden gebruikt
- Consumeren met een laag vermogen, hoge prestaties, hoge kostenprestaties
- 6kV Surge -bescherming op alle havens
- Ondersteuning 4 RF uit Max
Specificatie
|
CATV -golflengte |
1550 ± 10 nm |
Output RF -weerstand |
75Ω |
|
|
Pongolflengte |
1270/1310/1490/1577NM |
Uitgangsverlies |
Minder dan of gelijk aan 14db |
|
|
Optische invoervermogen |
-18-+2 dbm |
Optisch terugkeerverlies |
Groter dan of gelijk aan 55dB |
-9 DBM Optische invoervermogen, 60 PAL -kanalen |
|
Optisch AGC -bereik |
-12--2 dbm |
C/CSO |
Groter dan of gelijk aan 55dB |
|
|
CATV optische invoerpoort |
SC/APC |
C/CTB |
Groter dan of gelijk aan 55dB |
|
|
PON optische reflect poort |
SC/PC |
Mer |
Groter dan of gelijk aan 31DB |
-15 DBM Optische invoervermogen |
|
RF -connector |
Imperial f type |
Invoerspanning |
+12V |
|
|
Frequentie |
47-1000 MHz |
Power Dissipation |
Minder dan of gelijk aan 2W |
|
|
Vlakheid |
Minder dan of gelijk aan ± 1,25 dB |
Temperatuur |
-10-+50 diploma |
|
|
RF -uitgangsniveau (in AGC -bereik) |
Groter dan of gelijk aan 80dbuv |
Dimensie |
73 × 60 × 23 (L × W × H) mm |
|
Modellijsten
|
Model |
Golflengte passeren |
Reflecteer de golflengte |
Pass -interface |
RF OUT -interface |
DC-in |
|

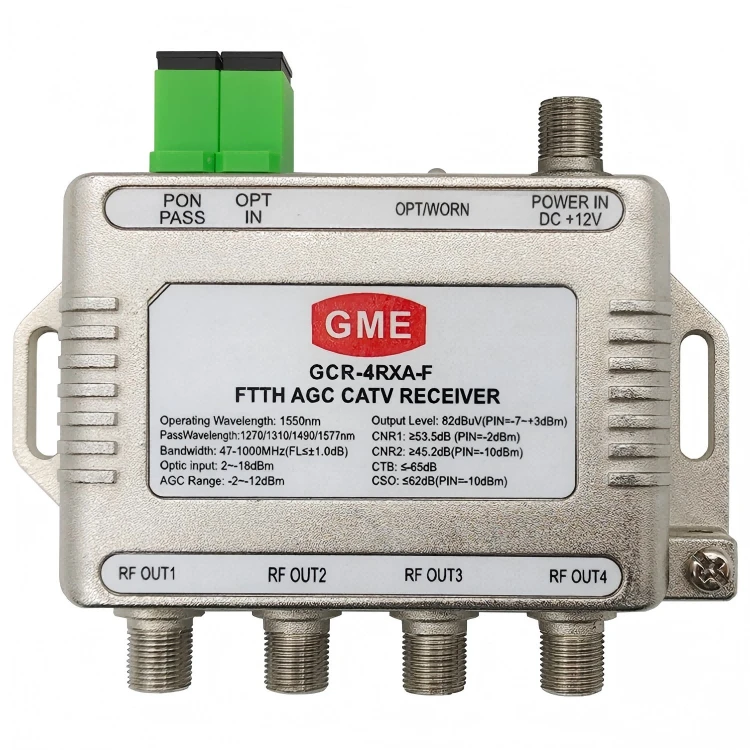

Gcr -4 rxa-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-vrouw: 12V 300MA |
|

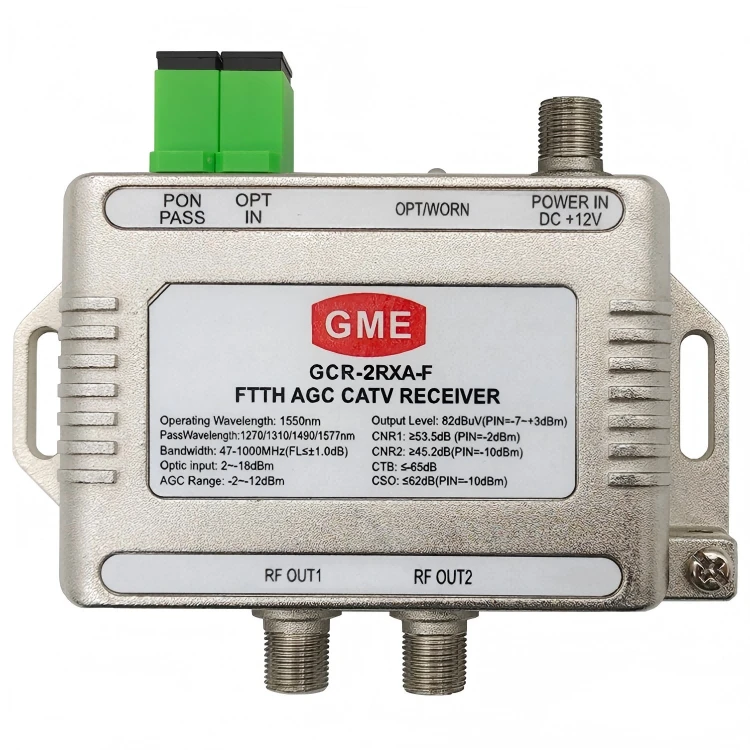

Gcr -2 rxa-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-vrouw: 12V 300MA |
|

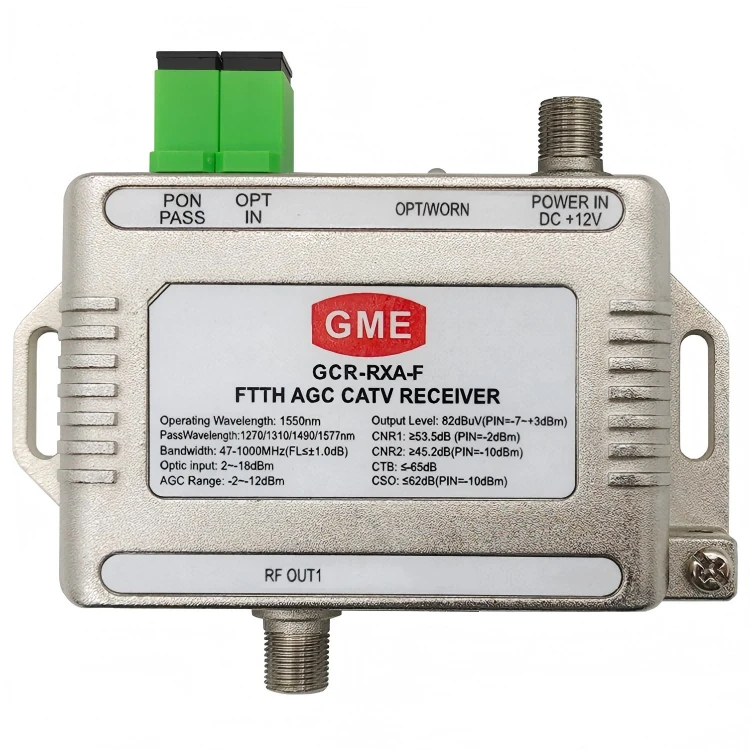

GCR-RXA-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-vrouw: 12V 300MA |
|
Gcr -4 rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-vrouw: 12V 300MA |
|
Gcr -2 rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-vrouw: 12V 300MA |
|
GCR-RXU-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-vrouw: 12V 300MA |
|
Gcr -4 rxa-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12v 300MA |
|
Gcr -2 rxa-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12v 300MA |
|
GCR-RXA-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12v 300MA |
|
Gcr -4 rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12v 300MA |
|
Gcr -2 rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12v 300MA |
|
GCR-RXU-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12v 300MA |
