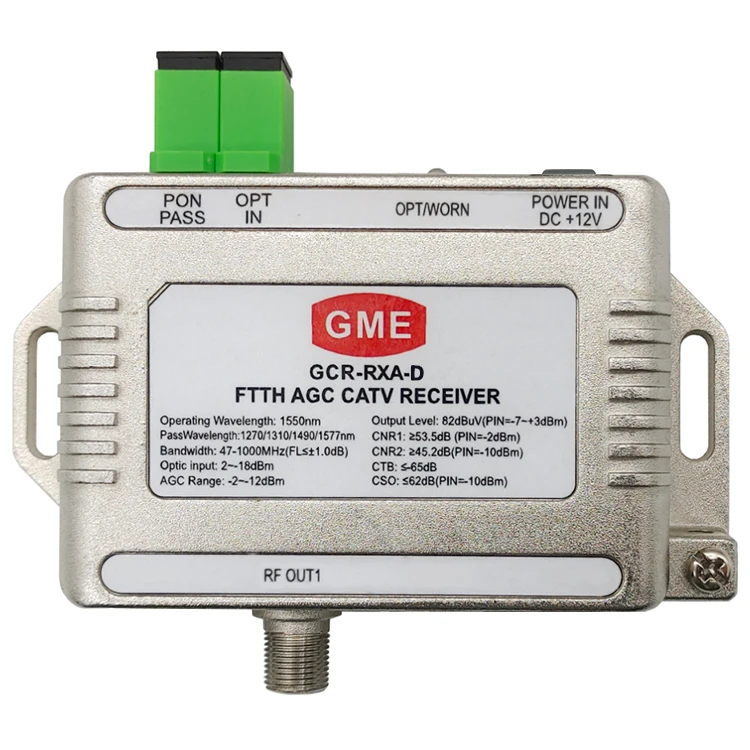

Optische ontvanger is voor digitale televisie, glasvezel naar huis. Deze machine maakt gebruik van de optische ontvangstbuis met hoge gevoeligheid. Flexibele toepassingsintegratie, toepassing van glasvezel op het thuisnetwerk. Het is gebouwd- in CWDM, geschikt voor single- vezel drievoudige golflengtesysteem, CATV-bediening Golflengte 1550 nm, doorlaatgolflengte 1270/1310/1490/1577 nm, kan gemakkelijk de ONU van EPON, GPON.XG (S) PON verbinden
Functies
Specificatie
|
CATV-golflengte |
1550 ± 10 nm |
Uitgang RF-weerstand |
75Ω |
|
|
PON-golflengte |
1270/1310/1490/1577 nm |
Uitgangsretourverlies |
Minder dan of gelijk aan 14dB |
|
|
Optisch ingangsvermogen |
-18-+2dBm |
Optisch retourverlies |
Groter dan of gelijk aan 55dB |
-9dBm Optisch ingangsvermogen, 60 PAL-kanalen |
|
Optisch AGC-bereik |
-12--2dBm |
C/CSO |
Groter dan of gelijk aan 55dB |
|
|
CATV Optische ingangspoort |
SC/APC |
C/CTB |
Groter dan of gelijk aan 55dB |
|
|
PON Optische reflectiepoort |
SC/PC |
MER |
Groter dan of gelijk aan 31dB |
-15dBm Optisch ingangsvermogen |
|
RF-connector |
Imperial F-type |
Ingangsspanning |
+12V |
|
|
Frequentie |
47-1000 MHz |
Vermogensdissipatie |
Minder dan of gelijk aan 2W |
|
|
Vlakheid |
Minder dan of gelijk aan ±1,25dB |
Temperatuur |
-10-+50 graad |
|
|
RF-uitgangsniveau (in AGC-bereik) |
Groter dan of gelijk aan 80 dBuV |
Dimensie |
73×60×23 (L×B×H) mm |
|
Modellijsten
|
Model |
Golflengte doorgeven |
Reflecteer golflengte |
Pass-interface |
RF-uit-interface |
Gelijkstroom-in |
|
GCR-4RXA-F |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
F-Vrouwelijk: 12V 300mA |
|
GCR-2RXA-F |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
F-Vrouwelijk: 12V 300mA |
|
GCR-RXA-F |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
F-Vrouwelijk: 12V 300mA |
|
GCR-4RXU-F |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
F-Vrouwelijk: 12V 300mA |
|
GCR-2RXU-F |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
F-Vrouwelijk: 12V 300mA |
|
GCR-RXU-F |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
F-Vrouwelijk: 12V 300mA |
|
GCR-4RXA-D |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
4 |
DC-005: 12V 300mA |
|
GCR-2RXA-D |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
2 |
DC-005: 12V 300mA |
|
GCR-RXA-D |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/APC |
1 |
DC-005: 12V 300mA |
|
GCR-4RXU-D |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
4 |
DC-005: 12V 300mA |
|
GCR-2RXU-D |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
2 |
DC-005: 12V 300mA |
|
GCR-RXU-D |
1550 nm ± 10 nm |
1260nm~1500nm 1575nm~1625nm |
SC/UPC |
1 |
DC-005: 12V 300mA |
