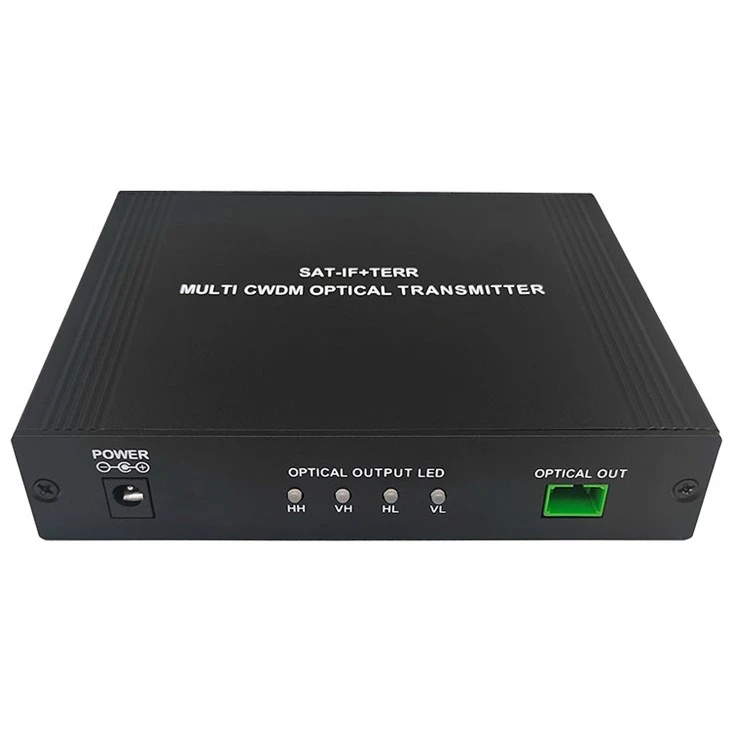

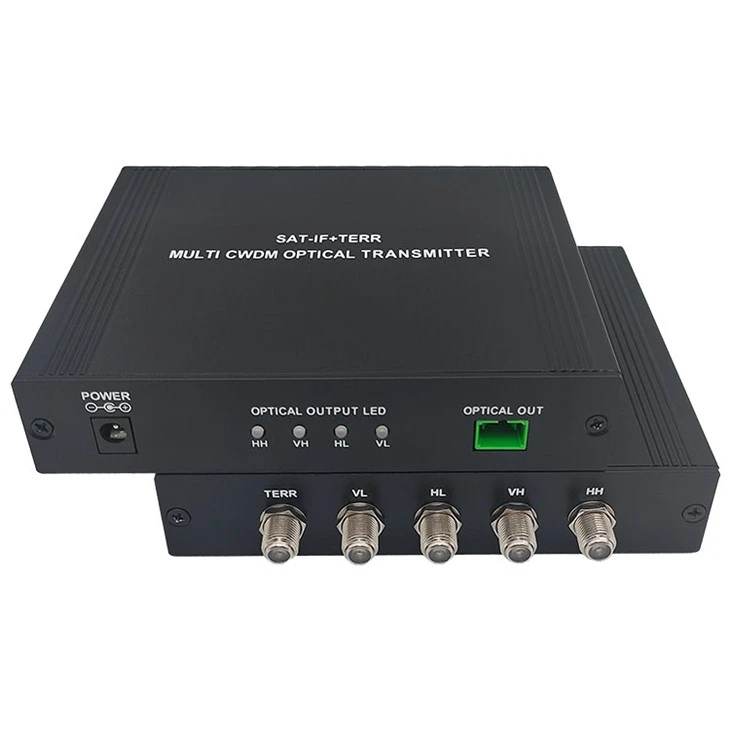

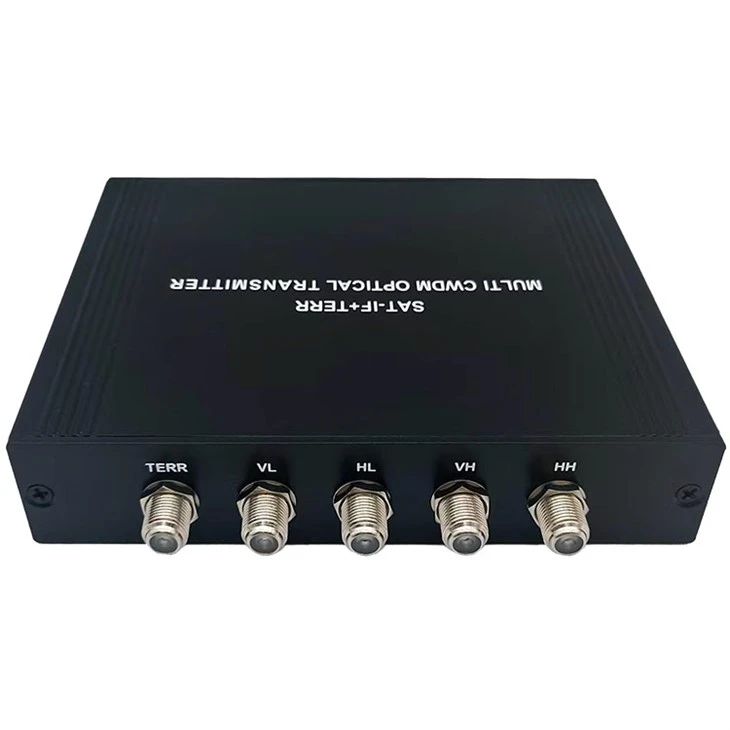

Optische zenderis een kerncomponent van optische communicatiesystemen, verantwoordelijk voor het omzetten van elektrische signalen in optische signalen en het verzenden ervan via optische vezels.
Functies
- Ontworpen voor optisch satellietsysteem
- Breed frequentiebereik: 45-2150 MHz
- Uitstekende Lineariteit en vlakheid
- Gebruik van 1-core single-mode glasvezel met hoog rendementverlies
- Met behulp van GaAs-versterker actieve apparaten
- Ultra-lage geluidstechnologie
- Bouw-CWDM in met behulp van een DFB coaxiale kleine pakketlaser
- Uitgangen 13/18V, 0/22KHz voor LNB-werking
- Een distributie van maximaal 32 optische knooppunten
Specificatie
|
Optische parameter |
TERR+SAT-IF-parameter |
||
|
Optisch retourverlies |
Groter dan of gelijk aan 45 |
Frequentiebereik |
45 ~ 2150 MHz |
|
Uitgang optisch vermogen |
4x+3dBm |
Vlakheid |
±1.5 |
|
Optische connector |
SC/APC |
Uitgangsniveau (AGC) |
Groter dan of gelijk aan 80±5@TERR Groter dan of gelijk aan 78±10@SAT-IF |
|
Uitgang optische golflengte (nm) |
1510-1570 |
C/R |
Groter dan of gelijk aan 52 |
|
Andere parameters |
CSO |
Groter dan of gelijk aan 65 |
|
|
RF-connector |
V-vrouw |
CTB |
Groter dan of gelijk aan 62 |
|
Voeding |
Gelijkstroom-24V |
Retour verlies |
Groter dan of gelijk aan 12 |
|
Stroomverbruik (W) |
<6 |
22 kHz nauwkeurigheid |
22±4 |
|
Afmetingen (mm) |
143x110x28.8 |
LNB-voeding |
13/18 |
